基带信号QPSK调制与脉冲成型滤波器ASIC实现
来源:本站整理  作者:佚名  2011-08-12 21:34:19




    由图6我们可以发现离散信号在数字频率域上的幅度响应范围得到了一定的控制。再通过Fourier反变换,我们可以得其时域响应:

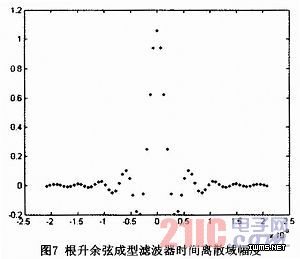

    该时域表达式对于时间轴对称,所以物理无法实现,故需要引入一定相位延迟,并且考虑到对于时时通讯而言,线性相位具有非常重要的意义,所以我们可以采用FIR结构实现根升余弦脉冲成型滤波器,采用冲击响应不变法,我们可以获得根升余弦脉冲成型滤波器的时域离散值;图7根升余弦成型滤波器时间离散域幅度。



    上图中为了保证滤波器性能,我们采用了65阶滤波器设计,因此我们只需要引入32个clk的延迟,就可以形成FIR形式的滤波器。并且因为是低通滤波器,我们采用基数阶的系数。所以可得下式:

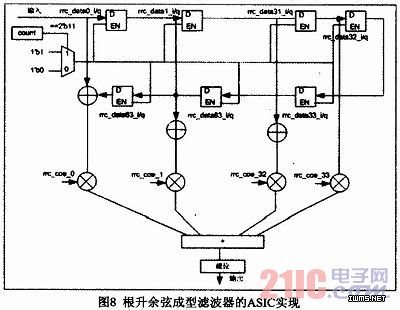

    由上式我们发现FIR结构滤波器系数,我们采用如下的结构实现根升余弦成犁滤波器的ASIC设计:



    由于FIR滤波器特有的线性相位特性,使得其前后滤波系数对称。所以可以节约乘法器资源,减小资源。所以我们可以先将乘法系数相同的信号先相加,然后再与乘法系数相乘。

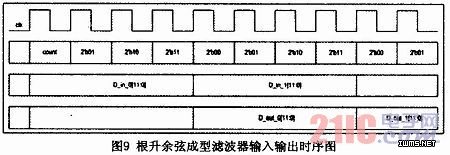

    其输入输出时序图如图9所示。




3 结论
    本文简要分析了WCDMA协议上行调制方向的数据处理方式与原理,然后给出了ASIC电路的实现。具有一定的理论参考价值和很强的实用性。在根升余弦成型滤波器中引入了延迟,使得根升余弦成型滤波器可以物理实现,并且采用了FIR结构可以有效地减少芯片资源的占用。
