康佳T2966C彩电中放/视频/偏转小信号处理流程分析
来源:本站整理  作者:佚名  2011-08-16 10:54:37

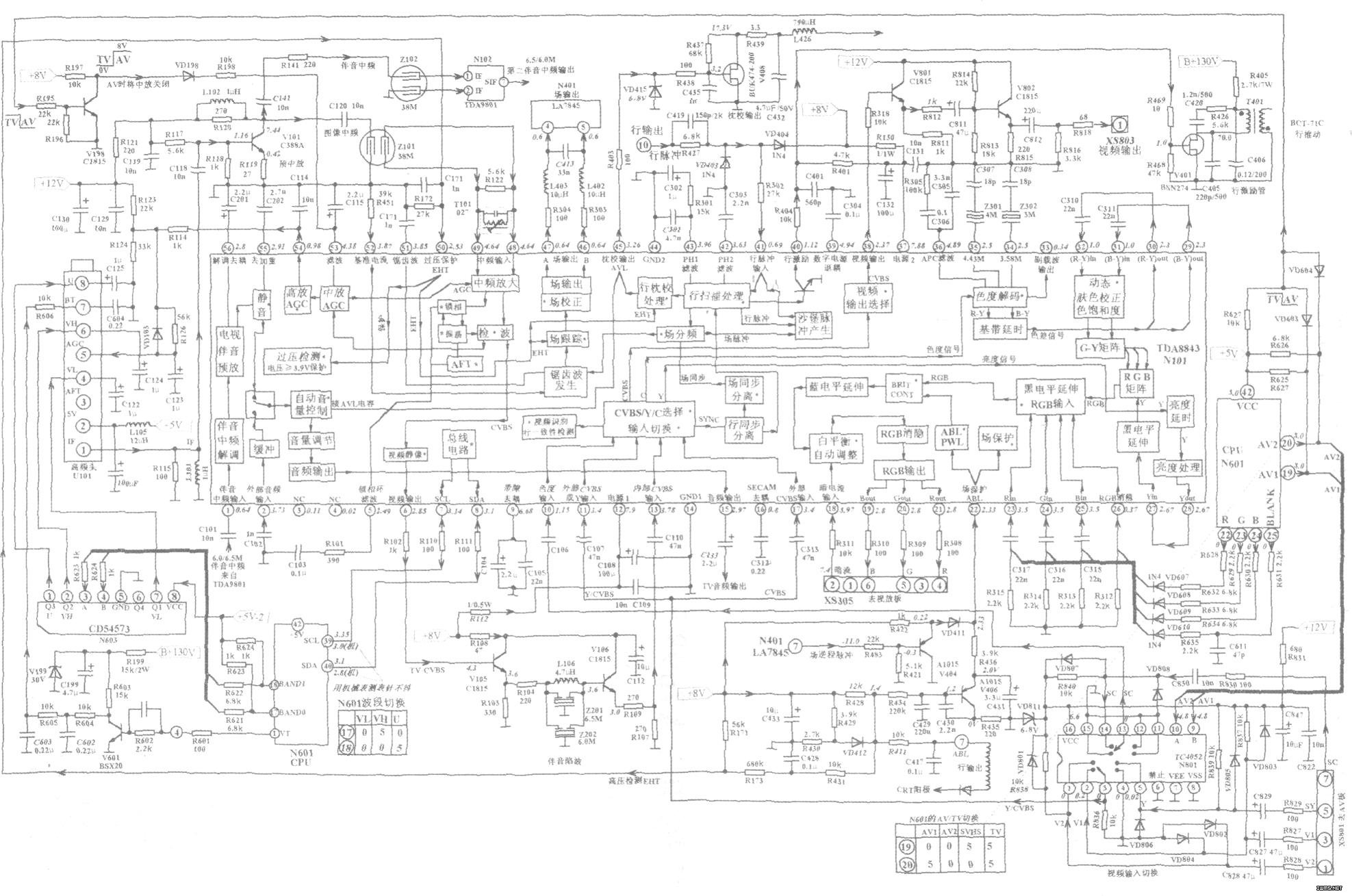

  此机的中放、视频、偏转小信号处电路如图所示。

  从高频头“IF”端输出的:38MHz中频信号,经预中放管V101放大后从集电极分两路输出:一路经31.5MHz声表面滤波器Z102取出第一伴音中频信号,送给伴音中频处理电路TDA9801(1)、(2)脚;另一路经38MHz声表面滤波器取出图像中频送到N101(TDA8843)(48)、(48)脚。N101内部的中放、锁相环解调内设有无需调整的压控振荡器,其中频的选择以及PLL锁相环、AFT、AGC电路均由IIC总线来控制,因此没有专门的AFT及电台识别输出端子。N101(5)脚是中频解调锁相环及AFT外接滤波电容端子,它外接电容或电阻c103、R101不良会导致收不到信号或收台效果差、自动搜索不记忆故障。N101(53)脚上C115是内部中放AGC滤波时间常数电容,该电容如果不良,也会导致无图像或自动搜索不记忆故障。高放AGC由N101(54)脚输出;它的起控时间由IIC总线来设定。

  解调输出的全电视信号(CVBS)送到视频缓冲预放电路,从N101(6)脚输出。预放电路中有一个受IIC总线控制的静像电路,在无视频信号和切换频道时,使电路静音。

  N101(6)脚输出的全电视信号经伴音陷波后,从(13)脚进入N101内部的输入切换、CVBS/Y/C选择处理电路。外部CVBS信号从(17)脚输入,色度信号从(10)脚输入,亮度信号从(11)脚进人选择/切换电路,进入N101(11)脚的信号可以是分离后的亮度信号,也可以是全电视信号(CVBS),其输入切换和选择也受IIC总线控制。经选择后的CVBS信号从N101(38)脚输出.作为视频输出信号;亮度信号经亮度延时核化降噪等处理后从N101(28)脚输出,再从N101(27)脚进入经黑电平延伸后送到RGB矩阵;色度信号送到色度译码.N101(36)脚外接RC元件为色度副载波恢复VCO/PLL锁相环滤波电路。如果(36)脚外接元件不良会无彩色。解调出的R-Y、B—Y色差信号经延时后从(29)、(30)脚输出,经外部电容耦合后再从(31)、(32)脚送入,经动态肤色标正色饱和度调节等处理后合成G—Y,送入KGB矩阵与Y信号一起合成基色信号。从CPU(22)-(25)脚来的OSD屏显信号从N101(23)-(26)脚进入。经切换后的基色信号经对比度与亮度调节、蓝电平延伸、自平衡自动调整、消隐电路后从(19)-(21)脚输出去视放板。

  从CVBS/Y/C选择电路输出的一路视频信号,送到行同步分离电路,分离出同步信号,送到行扫描处理电路,行扫描处理电路包括行振荡、AFC、沙堡脉冲形成、行驱动和慢启动/停止电路、一致性检测等电路。

  N101(43)、(42)脚是行AFC1和AFC2的外接滤波电容端,AFC1用来使本振频率与行同步一致,AFC2用来保证其相位的正确。行激励信号从N101(40)脚输出。场扫描是利用一个基准电流给N101(51)脚外接电容C171充电来获得线性良好的锯齿波,基准电流由内部带隙基准电压和N101(52)脚外接R451(39kΩ)来获得。锯齿波的幅度、线性由IIC总线来控制,校正后的场激励信号由(46)、(47)脚对称输出,直流耦合到场输出电路。通过IIC总线控制的东西枕校电流从N101(45)脚输出(在小屏幕电视机中,(45)脚是自动音量控制,外接AVI电容端)。N101(9)脚是内部带隙基准电压的退耦电容端,如果此电容漏电会引起不开机故障。

  N101(22)脚是ABL电路的输入端,同时在(22)脚内部还设有场保护电路。在场回扫期间,当进入(22)脚的场逆程脉冲在3.7V以上时,说明场扫描系统工作正常;如果未检测到脉冲信号,说明场扫描电路出现故障,场保护电容通过IIC总线让CPU发出待机指令。另外,N101(22)脚的电压高低会影响光栅的亮度,电压越高,光栅越亮。若V404或DV411开路,因无场逆程脉冲,开机几秒钟后就自动待机。

  由于阳极高压(EHT)会受显像管束流变化而变化,从而引起光栅尺寸变化,为此TDA8843设有EHT补偿电路。该电路受IIC总线控制。高压检测电压从N101(50)脚输入,同时该脚又具有过压保护或x射线保护功能,当该脚电压大于3.9V时,内部保护电路通过IIC总线让CPU发出待机指令。C171漏电会使行幅缩小,R172阻值变大就不能开机。

  经伴音中放电路TDA9801(7)脚输出的6.5/6.0MHz第二伴音中频信号从TDA8843(4)脚输入,经内部中放、解调、静音控制后送到内/外音频切换开关。外部音频信号从(2)脚进入,经切换后的音频信号经自动音量(AVL)控制后再经音量调节后从(15)脚输出。

  AVL电路的作用是保证输入电压在一定范围变化时输出信号幅度保持不变,即换台时保持音量基本不变。AVL功能及音量控制都是受IIC总线来控制。

  TDA8843具有白平衡自动检测调校功能。它是在每次开机后显像管发光之前,对从视放板反馈回到(18)脚的暗电流进行检测,在集成块内部进行比较计算,调整三基色平衡,即使彩电使用多年后,仍然不偏色。若(18)脚外反馈电阻R311(10kΩ)开路,会出现灯丝亮、无光栅现象。

康佳T2966C彩电中放/视频/偏转小信号电路
