工作原理简述
　　
　　1．启动振荡
　　
　　如下图所示，在接通电源开关SW801后，市电AC220V经保险管FB801由双向过压保护二极管D800限压、滤波器L801、(2814、RX801等元件滤除交流高频干扰后，送入桥堆D801整流，整流后的脉动直流电通过(2801滤波后，在(3801两端产生约300V左右的直流电压，然后由负温度系数热敏电阻NT801限流后，分两路输出，一路送至振荡及控制集成块HC801(HIS-0169A)(1)脚，经内部电阻降压后从(6)脚输出，加到IC801(SMR40000)(2)脚(内部场效应管的栅极)；另一路经开关变压器T801(1)-(4)绕组加至IC801(3)脚(内部场效应管的漏极)，于是IC801内部场效应开关管导通，漏极电流开始增大，也就是通过开关变压器①一④绕组的电流增大。由于电磁感应，T801(6)一⑦绕组产生⑥正(7)负的正反馈电压。经L803加到HIS-0169A(4)脚。经内部电阻、电容分压后从(6)脚输出．再反馈到IC801(2)脚，使IC801内部场效应开关管漏极电流迅速增大，并进入饱和区。开关管进入饱和状态后漏极电流上升不大，T801(6)一(7)绕组感应电压下降，使HC801的(4)脚内部电容充电电流减小，HC801(6)脚电压下降，IC801内部场效应开关管栅极电压下降．其漏极电流下降引起T801(6)一(7)绕组感应电压反相(即(7)正(6)负)，又是一个正反馈过程，IC801内部开关管迅速截止．完成一个工作循环。如此周而复始，使IC801内部的开关管工作在开关状态，。

　　2．稳压过程
　　
　　该电源稳压的取样电压直接取自T801(6)-(7)绕组，当负载变轻，声音变小或亮度变暗时，T801各绕组感应电压升高，T801(6)一(7)绕组感应电压也必升高．该取样电压加至HC801(3)脚，经HC801内部电阻限流、二极管整流及C851滤波后的负电压升高，导致IC801(5)脚的负压增大→Q1管e极电压↓→Q1管导通↑→Q1c极电压↓→Q2管b极电压↓→Q2管导通↑→Q3管b极电压↑→Q3管导通↑→Q3c极电压(即Q4G极电压)↓→Q4导通时间缩短→输出电压↓，如右图所示。反之亦然。

　　3．电源输出
　　
　　该机开关电源有两路输出，125V除供给行输出电路外，还经R806、R807降压，D101(KA33V)稳压后得到：53V电压供调谐电路使用。

　　12V经R809、R810限流后，加至可控稳压复位集成块IC802(KA7630)(1)、(2)脚。IC802(6)脚输出复位5V电压，送往CPU(33)脚，(8)脚输出8V电压，一路作为行振荡电路电源被送往小信号处理/扫描芯片IC201(M52777)(9)脚，另一路送往IC804(KA7805A)输入端(1)脚，稳压后输出的5V电压被送往IC201(24)脚作为视频/色度电路的工作电源．IC802(7)脚稳压输出的5V电压作为CPU工作电源。

　　4．待机控制
　　
　　当按下待机键时，微处理器IC901(Z8933212PSC)(18)脚输出低电平，即IC802(4)脚(开/待机控制)为低电平，使IC802内部关断(8)脚输出的8V行振荡电源，于是行振荡电路停振，行、场电路均停止工作，整机处于待机状态，此时开关电源仍处于正常工作状态。再按一次待机键(即开机)，IC901(18)脚输出3．3V高电平加至IC802(4)脚，使内部(8)脚输出开关接通，使(8)脚有8V电压输出行、场扫描电路工作，整机进入正常工作状态。

　　5．保护电路
　　
　　(1)过压保护
　　
　　当市电电压过高时，D800将齐纳击穿，从而将保险管熔断，起到保护整机作用。另外，当某种原因引起开关电源输出电压上升时，T801各绕组电压均上升，(6)-(7)绕组的感应电压送人SMR40000(1)脚，IC801内部Q2e极电压上升，Q2饱和导通，Q3也饱和导通，开关管Q4G极电压低于开启电压，Q4停止，开关电源无输出，整机得以保护。

　　提示：即使开关电源失控，它输出的125V端也有稳压二极管DZ801加以保护，一旦过压DZ801击穿，因过流T801电感量大幅下降．开关电源停振，整机也会得以保护。

　　(2)过流保护
　　
　　1)电源启动防过流冲击保护：在电源刚启动时，电流是比较大的，这时NT801正处于冷态，故电阻值较大，刚好起到对注入开关电源电流的限制作用，使开关管免受启动时的大电流冲击。在电源启动后，由于有持续电流通过NT801，其温度升高，电阻值降低，以满足电源对电流的需求。

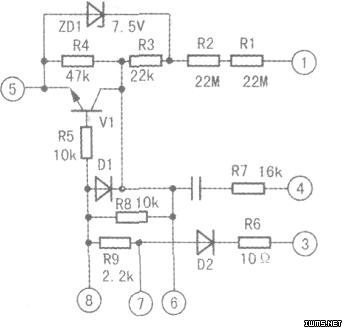

　　2)电源输出过流保护：当电源的整流滤波电路短路或负载短路(或过重)而使电源输出过流时，流过SMR40000内部的场效应开关管的源极的电流必增大，即从SMR4000(4)脚输出电流增大，则R801两端电压增大，这将导致HC801(8)脚电压随之升高。其内部的三极管V1导通，如左图所示，HC801(6)脚输出低电平，加至SMR4000(2)脚，致使内部开关管G极电压大幅下降而停振，电源得以保护。

　　需补充说明的是：由于IC802具有过热、过流保护功能，因此，当8V、5V负载发生短路而引起过流时，IC802内部的保护电路将动作．使该路电源无电压输出。另外，由于本机芯为IIC总线控制，故当机器其他部位出现异常，比如场输出级、音频功放过流或显像管x射线过量时引起的保护均由总线传至微处理器，IC901(18)脚将会输出低电平，使行、场扫描电路停止工作，整机得以保护。
