基于微处理器和射频收发芯片的近程无线数传系统设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-08-16 11:02:42

本文介绍了一种选用高性能、低功耗的32位微处理器STM32F103和射频收发芯片nRF24L01来设计短距离无线数据传输系统的具体方法。

1 系统设计
　　短距离无线数传系统主要由电源管理器AMC7635、微控制器STM32F103、射频收发器nrf24l01三部分组成。下面分别介绍其关键电路。
　　1.1 电源电路

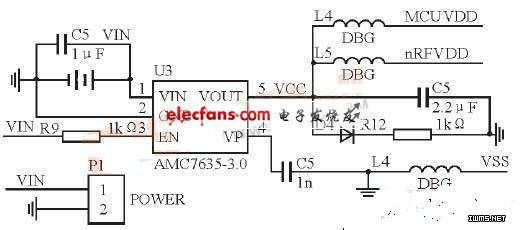

　　本设计的电源采用3.7V锂电池供电，然后经低压降电源管理芯片AMC7635，以产生3.0V的电压来为STM32F103和nRF24L01供电，图1所示是本系统的供电电路。
attach_31705" style="display: none; position: absolute;">

图1 系统供电电路
　　1.2 微控制器电路

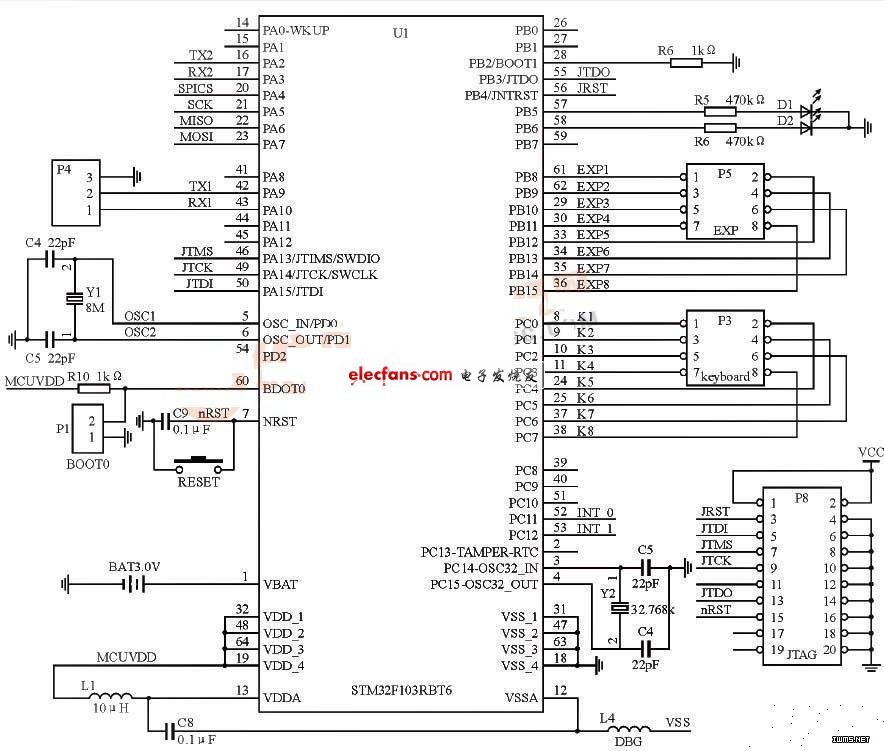

　　微控制器选用带ARM Cortex -M3 内核的STM32F103。STM32F103控制器具有高性能、低功耗、低电压等特性，同时具有高集成度和易于开发的优势。图2所示是该系统中的微控制器电路。控制器与射频收发器nRF24L01的接口采用SPI口来实现，即图2 中SPICS、MOSI、MISO和SCK四条信号线和CE和INT0两条信号线。另外，该控制器还可以扩展一路主板RS232 口和8 路GPIO口输出。
attach_31706" style="display: none; position: absolute;">

图2 微控制器电路

　　1.3 射频收发电路
　　nRF24L01可工作于2.4 GHz～2.5 GHz ISM 频段，该收发器内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，是一款集成度较高的无线收发器。nRF24L01的外部电路比较简单，而且融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。同时，该芯片的功耗极低，在以-6 dBm的功率发射时，其工作电流只有9 mA;而在接收时，工作电流只有12.3 mA。nRF24L01的控制电路可与STM32控制器的SPI口和GPIO口相连接。图3所示是该芯片组成的射频收发电路原理图。
attach_31709" style="display: none; position: absolute;">

图3 射频收发电路
　　2 系统程序设计
　　本系统可在STM32F103上移植UCOSII操作系统。系统程序主要分为主机的系统初始化程序、键盘和显示程序及射频收发器nRF24L01的控制程序三大部分。图4所示是其软件程序流程。
attach_31710" style="display: none; position: absolute;">

图4 系统程序流程图
　　系统程序设计的关键是UCOSII操作系统的移植和SPI口通信控制。有关操作系统的移植，芯片厂商在官网上已有范例提供，本文不再赘述。
