GP88S 对讲机是目前使用的主力机型之一,它的充电器设计独特,具有开关电源的特性,使用脉冲涌动充电提高电池的使用寿命,降低镍镉电池和镍氢电池常出现的“记忆”效应,安全稳定且保护功能强大,可以识别电池类型,而且提供合适的充电电流,其指示灯的显示状态明确,给人以耳目一新之感。

      GP88S 对讲机的充电器座是由MOTOROLA公司设计制造,主要以电压驱动型脉宽调制控制集成电路TL494 为核心元件, 外加EPROM 5180539Y02 和一些外围元件。要弄懂此充电器座的工作原理,须先弄清TL494 的管脚的配置及其功能以及电池的电路结构。

      TL494 管脚配置及其功能

      TL494 的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。图1 是它的管脚示意,其中1 、2 脚是误差放大器Ⅰ的同相和反相输入端;3 脚是相位校正和增益控制;4 脚为间歇期调理,给它加0～3.3V 电压时可使截止时间从2 %线性变化到100 %;5 、6 脚分别用于外接振荡电阻和振荡电容;7 脚为接地端;8 、9 脚和11 、10 脚分别为TL494内部两个末级输出三极管集电极和发射极;12 脚为电源供电端;13 脚为输出控制端,该脚接地时为并联单端输出方式,接14 脚时为推挽输出方式;14 脚为5V 基准电压输出端,最大输出电流为10mA ;15 、16 脚是误差放大器Ⅱ的反相和同相输入端。






      电池电路结构图

      从电池的电路结构(见图2) 可以看出,电池之间用了多个防止电池短路的开关;并在充电2 脚设置了编码寄存器,用于识别电池类型并提供合适的充电电流。从这里还可看出,如果电池是仿冒产品,则不能进行充电。

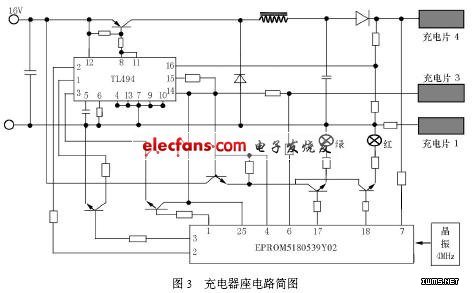

      图3 是GP88S 对讲机的充电器座电路简图,充电器座的充电电压的大小是根据电池类型及其需求来进行调整的,采用脉冲调宽式进行调制,随着充电电池电量的不断增高, TL494 16 脚的电位也随之不断上升,而TL494 8 脚、11 脚的脉宽占空比则不断减小,而调整管的导通或关闭是由TL 494的8脚、11 脚输出的脉冲的占空比来进行调整输出的(输出为脉冲涌动的充电电压) ,占空比的不断减小使充电电压也不断降低,充电电流就越来越小,当电池充电达到预定值时,则无输出电压,显示为绿灯常亮,表示此电池已充满。
