传统的荧光灯启辉器是氖管式，氖管启辉器的启动时间受环境温度和电压变化影响较大，使用不理想。本文介绍一种简易电子启辉器来代换氖管启辉器，可解决荧光灯随温度降低和电压变化而启动慢或不能启动的问题。

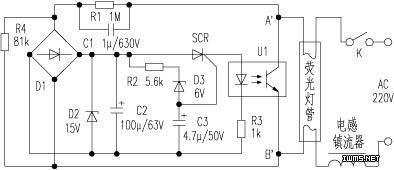

      该电子启辉器原理图如附图所示，他的主要器件是可控硅和光电耦合器。开关K接通后，市电220V经过荧光灯丝和R1、C1阻容降压及R4分压后，再经桥堆D1整流、C2滤波及15V的稳压二极管D2后给单向可控硅及光电耦合器供电。单向可控硅的控制电压由R2、6V稳压二极管D3和C3供给，在电源接通1秒内，可控硅SCR即导通，光电耦合器U1内发光二极管发光，光敏三极管受光后导通，使荧光灯灯管的灯丝有大电流流过进行预热。此外，光敏三极管导通又使电子启辉器控制端短路，电子启辉器失电，光电耦合器内光敏三极管由导通突然截止，相当于将灯丝电路断开。由于电感镇流器的作用，在荧光灯管两端产生高压将荧光灯点亮。荧光灯点亮后，灯管两端A' B'间的电压会降低到50V(6W)至108V(40W)，此电压再经阻容降压和分压后便使其整流后的电压更低，这个电压不能使得稳压二极管D3反向导通，因而SCR不会导通，光电耦合器也不会工作，只有在关断电源后再次启动才会重复上述工作过程。
