3 基于MT8880远程通信的逆变电源及其主电路设计
基于MT8880的数据远程通信的逆变电源的前端系统组成如图4所示。由电压型逆变电源和DTMF MT8880远程通信等两大部分组成，包括单片机80C51与LED、按键的接口、80C51与SA8282波形发生器的接口和80C51与DTMF通信控制器MT8880的接口，以及SA8282控制的7MBP75RA120 IPM功率模块作为逆变电源的主电路等4大接口设计。
其中电压型逆变电源分为主电路和控制器两部分。主电路采用交直交(AC／DC／AC)电源型变频器结构，由整流器、中间滤波器、逆变器和隔离变压器构成。输入功率级采用简单可靠的三相桥式不可控整流器，将电网交流电整流成直流，经中间滤波器滤波获得平滑的直流电压，逆变器开关采用富士公司的40KHz两单元IGBT7MBP75RA120IPM功率模块三组(六只)组成三相H桥式电路。逆变电源的输入、输出之间为实现电气隔离和满足输出电压幅度的要求，在逆变电源中必须有变压器，对于三相变频电源采用在输出端接入变压器△／Y进行隔离变压，以减小电源的体积和重量。
由单片机AT89C51、SPWM发生器SA8282、驱动器HLA02B和检测数据采集电路ADC0809以及保护电路、显示电路等组成，完成控制和驱动输出两大功能。
4 基于MT8880的逆变电源系统程序与数据传输程序设计

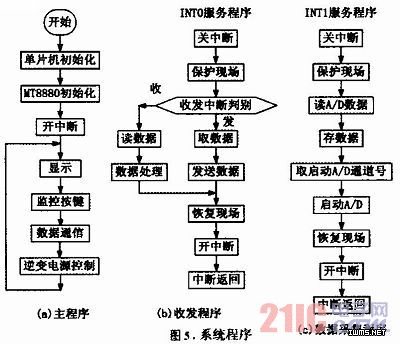

基于MT8880数据传输的逆变电源前端系统程序包括主程序和中断程序，80C51通过初始化MT8880内部寄存器后实现数据交换，基于DTMF的数据交换包括收、发数据传输控制，其中主程序完成初始化、按键监控和显示部分。中断程序实现数据采集和数据传输等部分，如图5所示。
