1．主板故障判断方法
　　

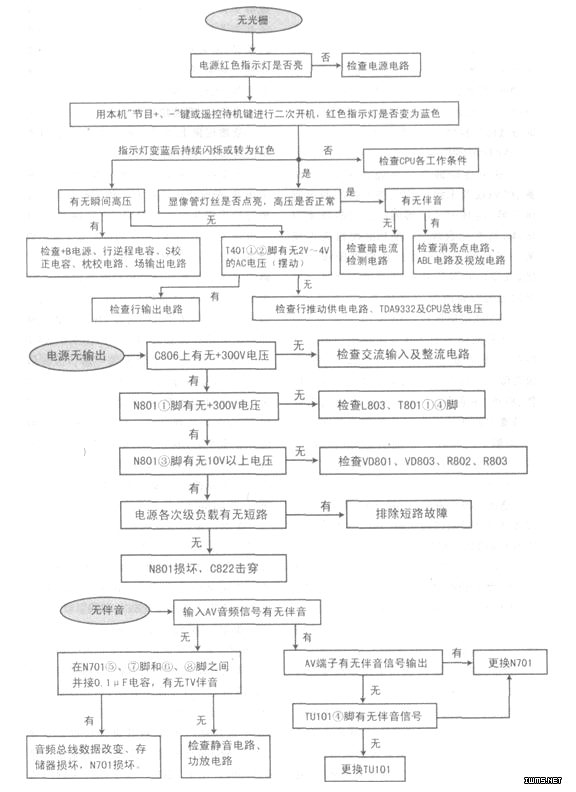

　　HDP2908彩电的主板包含有行、场扫描输出、电源、中高频及视频信号解调、伴音信号放大处理等电路，其电路结构并无特殊之处，因此维修相对容易。主板常见故障一般为无光栅、电源无输出、无伴音。其检修流程见下图。

　　2．解码板故障检修

      (1)检修注意事项

      高清电视与普通电视的最大不同就是增加了倍频信号处理电路，该电路的故障是广大维修人员面临的一个新课题。由于倍频信号处理电路通常和系统控制电路、行场小信号处理电路集中设计在一块电路板(俗称解码板)上，元件密度较大，再加之采用了贴片安装工艺，因此维修起来颇有难度。解码板损坏后固然可以整体更换，但较高的维修成本一般用户难以承受，因此，对解码板进行芯片级的维修已是大势所趋，下面谈谈检修解码板应该注意的一些问题：

　　1)在动手之前。维修人员要弄清电路的工作原理，熟悉信号的工作流程，尽量做到有的放矢。

　　2)要有得心应手的维修工具，如热风枪、恒温防静电烙铁等。

　　3)要具有较高的操作技能，特别是要能熟练拆卸、焊接贴片集成电路。

　　(2)解码板常见故障的判断方法及检修技巧解码电路的故障通常有元件虚焊、损坏以及某一组供电端对地短路等，其中前两种故障处理较为容易，只需重新补焊或更换即可，而后一种故障部位则较难判断。从维修实践来看，供电滤波电容短路的情况还较少见，即使其有数百欧的漏电电阻，对电路也不会造成任何影响。供电端对地短路的故障多发生在某一解码芯片的端口，但由于解码芯片采用的工作电压较低(+2．5V、+3．3V、+5V)，所以不会造成元件供电端对地完全短路，实修中遇到的此类故障几乎无一例外都有2Ω-3Ω左右的对地阻值，而阻值为0n的情况尚未遇见过。另一种情况是，即使某一集成电路的供电端口损坏，阻值变小，但只要不低于5Ω，为其供电的三端稳压器也能工作，这种情况已不列为电源短路故障，而应该按照不能二次开机的方法进行处理。

　　以本机解码板供电电压+3．3V为例，该电源负载端口多达36个，如果出现短路现象，如此多的端口再加上线路布局复杂，要采用传统的断开某一路负载的方法进行检查显然是行不通的，下面以该电源供电负载短路为例介绍一种简单查找短路元件的方法：

　　第一步：准备一个输出电流大于JA的维修电源，先将其输出电压调至3V。注意：

　　绝对不能超过3．3V!

　　第二步：拔掉解码板后焊下N11，并将维修电源电压输出引线正负极分别焊在解码板上N11的(2)脚和(3)脚，极性一定不能接反。

　　第三步：开启维修电源给解码板供电，存在短路故障的元件将会有明显的温升，据此即可迅速找出故障元件。

　　解码板常见故障判断方法如下：

　　1)不能二次开机正常情况下，在二次开机后，本机面板红色电源指示灯熄灭，蓝灯点亮并闪烁，约二三秒后变为常亮，此时声、图出现，机器开始正常工作。当机器出现故障时，指示灯将不能按照上述规律进行显示，因此，通过观察指示灯的点亮情况可大致判断其故障部位：

　　a．如果二次开机后红灯不熄灭，此种情况说明CPU没有进入正常的工作状态，应检查其相应的工作条件。如电源电压、时钟振荡、复位电压(N14(30)脚)是否正常以及按键是否存在漏电现象等。

　　b．如果二次开机后红灯转为持续闪烁的蓝灯，说明CPU已进入工作状态，但行电路工作异常，CPU未能检测到输至控制系统的相关信号，该故障的判断方法是：二次开机后，用万用表AC10V挡测量行推动变压器T401初级两端，观察是否有时间闪隔为1s左右的交流电压(约3V一4V)，有则说明行振荡、行推动电路工作正常，故障在行输出级，该部分电路的常见故障有：因行逆程电容开路或s校正电容容量减小造成的行管击穿；因N3(TDA9332H)不良造成的两只枕校二极管(V407、V409)同时击穿，以及行偏转线圈插座虚焊造成的行管击穿等，这些故障同时又会连带损坏行输出级限流电阻R810，使之开路。这里需要说明的是，当发现V407和V409击穿后，必须要将N3(TD)A9332)一并更换，并且两只枕校二极管的型号要和原管型号相同，否则机器还会出现同类故障。

　　实修中尚未发现该型机因行输出变压器损坏导致的行管击穿故障。

　　如果行推动变压器初级无交流电压，说明行推动电路或行振荡电路工作异常，此时应重点检查N3(1DA9932)及其外围相关电路。实修中发现，N3(20)、(21)脚外接的Z301晶振的故障率较高，其次是N3本身，而其余部分的元件(含行推动电路)则很少发生故障。

　　c．因为HDP2908彩电的面板指示灯VD1001是由一只红色发光二极管和一只蓝色发光二极管组合而成，当这两只发光管同时点亮时，VD1001将发出紫色光。

　　如果二次开机后红灯变为持续闪烁的紫灯，说明CPU已进人工作状态，但SCLl和SDA1总线检测结果异常，即总线负载存在故障，可依次焊开N701(TDA7439)(1)脚和(30)脚、N8(TA1370)(21)和(22)脚、N1(sAA4979H)(111)脚和(112)脚外接的片状电阻R101和R102、N2(SAA7118)(66)脚和(68)脚外接的R202和R203、N3(TDA9332)(10)脚和(11)脚外接的R311和R312来加以判断。比如焊开N701(1)脚和(30)脚，二次开机后指示灯能按正常时的显示进行变化，即红灯熄灭一蓝灯闪烁一蓝灯常亮，同时图像出现(无声音)，说明N701及其外围电路存在故障；若焊开N8总线脚后，指示灯也能按正常时的显示进行变化，且屏幕上显示LOGO画面(即无信号输入时的厂标画面)而无图像无伴音，但这同样说明N8的总线电路存在故障；若焊开N3总线脚的外围电阻后，指示灯由红变为持续闪烁的蓝色，虽不能二次开机但同样可以判断N3总线端口异常。总之，断开某一路总线负载后，无论机器工作与否，只要紫灯不再闪烁．就说明该部分电路存在故障。

　　d．另外还有一种情况，二次开机后红灯常亮，蓝灯闪烁，看上去好似红灯、紫灯交替闪烁。此时如果更换CPU(24)、(25)脚外接的Z901晶振和存储器N15(24C08、可用空白存储器)无效，即可判断CPU损坏。.
