一种高集成度基于PCI总线的AM80486 CPU设计与实现
来源:本站整理  作者:佚名  2011-08-17 08:28:37

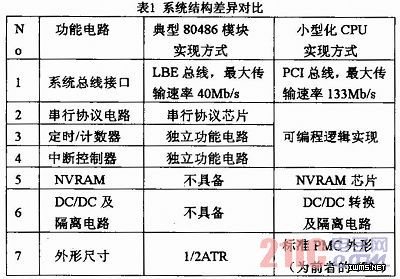

    CPU模块与典型80486模块的系统结构差异对比见表1。



2.1 硬件设计
2.1.1 处理器及存储器电路
    CPU模块的处理器及存储器配置如下;a.处理器采用AMD公司的AM80486DX2处理器,外部输入时钟33MHz,内部工作频率66MHz,芯片工作在保护模式下,最大寻址空间为4GB;b.FLASH 4MB,SRAM 1MB,NVRAM 32KB。
2.1.2 外围工作电路
    外围工作电路主要包括复位及看门狗电路、离散量接口电路、RS232接口电路和DC/DC电路,具体配置如下:a.复位及看门狗电路,采用MAX706芯片实现,看门狗周期1s;b.离散量接口电路,3路输入TTL离散量;c.RS232接口电路,采用MAX232AESE芯片实现2路RS232接口;d.DC/DC电路,采用2个LT1085芯片实现5V/2.5V和5W3.3V的电源转换。
2.1.3 PCI接口电路
    CPU模块的系统总线采用PCI总线,PCI总线宽度为32位(地址/数据复用),总线工作时钟33MHz,最大传输速度可达132Mb/s。CPU模块采用PCI9056芯片作为PCI总线接口,主从选择为Host方式,工作模式为C模式。由于AM80486处理器应用年代较早,无法直接与PCI接口芯片连接,因此CPU模块采用可编程逻辑连接AM80486局部总线和PCI9056。

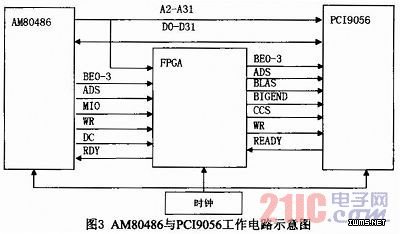

    AM80486与PCI9056的交联如图3所示。AM80486的地址和数据可直接与PCI9056相连。针对控制信号,在本系统中,CPU模块是PCI总线上唯一的主设备,在访问PCI总线时,需对图3中的控制信号进行逻辑综合。
