摘要：文中提出了一种宿舍智能防火防盗报警系统的设计。系统中，监测点子系统以AT89S52为控制核心，辅以各种传感器，对学生宿舍的安全信息进行采集，如有警情通过无线通信模块传送至监控中心，自动提示值班人员前去处理，实现了对学生宿舍的安全管理。
关键词：学生宿舍；报警系统；无线通信模块

0 引言
    近年来，随着各高校规模的扩大，在校生的数目飞速增长，学生宿舍的不安定因素也越来越多。由于同学们安全意识不强，盗窃、火灾等危害学生财产和生命安全事件的发生概率也在增长，给各高校的平安校园建设带来一定困难。为此，在计算机技术、电子信息技术和无线通信技术的基础上，文中提出了宿舍智能防火防盗报警系统的设计。该系统可以对学生宿舍内部中的盗窃、火灾和违章用电等不安全因素进行监控，如有警情可迅速告知宿舍管理人员前去处理，实现了对学生宿舍的安全监控，缩短了对宿舍中突发事件的反应时间，给高校学生的平安求学带来了保障。

1 系统总体设计

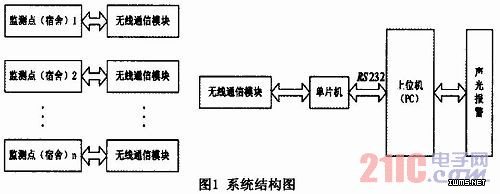

    系统总体结构框图如图1所示。

    由图1可见，系统由监测点子系统和监控中心系统组成，监控点通过各种传感器采集宿舍安全信息，并通过无线通信模块传送到监控中心的上位机。如有危害宿舍安全的信息，上位机会驱动声光报警电路提醒值班员前去处理。

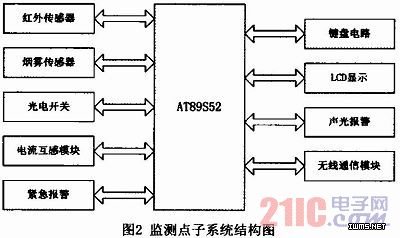

    监测点的结构框图如图2所示。监测点处以AT89S52为控制核心，红外传感器检测宿舍内异常人员的入侵信息，即盗警；烟雾传感器采集烟雾信息，即火警；光电开关可以检测宿舍内部的人数，当宿舍无人时，提示锁门；电流互感模块实现对宿舍用电情况的检测，一旦用电超出安全标准自动断电；紧急报警用于宿舍发生紧急情况时，做紧急呼救使用；监测点子系统可通过键盘电路和LCD屏实现宿舍状态信息查询和布防、撤防操作；声光报警电路在宿舍出现警情时被用作提示信息。

2 系统的硬件设计
2．1 监测点子系统硬件设计
    监测点子系统的硬件电路可由单片机最小系统、各种传感器及其信号处理电路、键盘及显示电路、声光报警电路、无线通信模块电路及电源电路等组成。
    为了防止断电情况，影响系统工作，监测点子系统的电源除采用交流供电外，还添加了蓄电池供电的方式。市电供电时，将220V的交流电经过220V～9V的变压，再将输出的电压经过直流整流与滤波处理，最终通过7805稳压模块获得5V的电压。市电断电时，由蓄电池供电，可直接将9V的蓄电池经7805稳压便可得到5V的电压。
    人体的检测是利用了红外传感器对于人体所发射的红外线具有感应的特性。文中在宿舍的顶部、门内分别装有一红外传感器。适当调节其测量距离和感应角度，保证顶部的传感器监测范围能够覆盖整个宿舍。一旦人的活动进入其测量范围，红外传感器接收到红外信号，就会自动将输出端信号的电平变高，AT89S52可以通过检测红外传感器电平的变化来识别宿舍内是否有人员入侵，如有，上报监控中心的通知，启动宿舍内部的声光报警器。
