摘要：该文介绍了一种基于单线串接通信的LED显示系统方案。该方案可以有效地解决传统LED通信系统信号传输苛刻的时序配合问题，提高整个LED显示系统的稳定性和控制灵活性，同时也比当前LED通信系统具有更高的效率，具有通信方式简单、生产成本低、应用支持方便等特点。

　　1 引言

　　目前国内外大多数大型LED 显示系统基本由LED 控制板和若干个依次串接的LED 单元板组成。

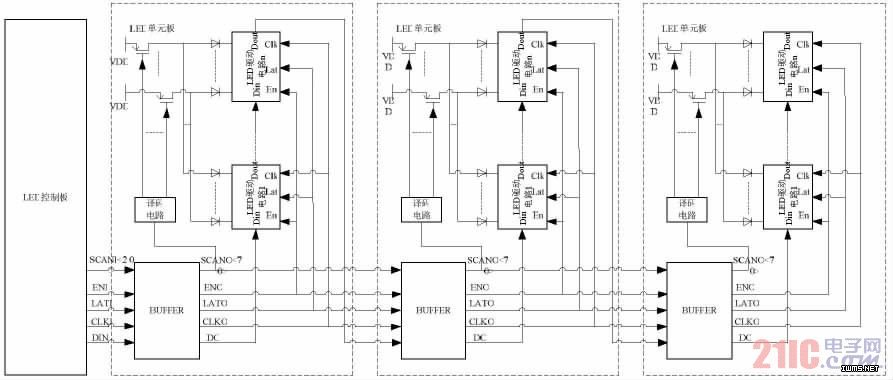

　　LED 控制板与LED 单元板构成的LED 显示系统的主体，如图1 所示。其中，LED 单元板包括了增强信号驱动能力的BUFFER 电路、产生动态显示扫描时序的译码电路、若干个开关管和若干个LED 驱动电路。其通信过程为：LED 控制板发出的通信信号依次经过各串接的LED 单元板的BUFFER 电路进行驱动增强；各LED 单元板中经BUFFER 电路增强后的扫描信号（SCANO）提供给本LED 单元板的译码电路，译码电路译码产生动态显示扫描时序控制开关管；各LED 单元板中经BUFFER 电路增强后的使能信号（ENO）、锁存信号（LATO）、时钟信号（CLKO）分别提供给本LED 单元板中所有LED 驱动电路。

图1 常用的LED显示系统
