3 系统硬件设计

　　数据采集系统硬件结构如图2所示， 主要包括以下几个模块： 微控制器、电源模块、电流及安时检测模块、瓦时检测模块、电压检测模块以及通信接口电路。

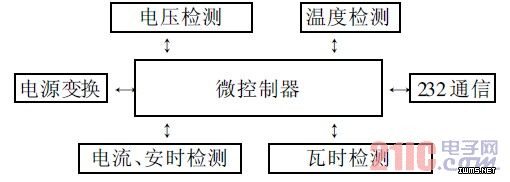

图2 硬件结构图

　　微控制器采用的是MC9S12DT128B 芯片， 该芯片具有串行接口、CAN 控制器等丰富的外围资源，只需加入电平转换电路即可实现与上位机之间的232通信。本设计使用数字温度传感器DS18B20来实现温度检测， 它支持1- w ire总线协议， 可利用单片机的一个端口来读取多个检测点的数字化温度信息， 扩展方便。

　　电压检测采用bq76PL536 芯片， 它同时检测3到6节电池， 测量的单只电池的电压范围为1~ 5V。

 该芯片由所测电池直接供电， 供电电压范围为5. 5~ 30V。为了保证芯片在所测电池少于3 节时仍能正常工作， 电路中外接9V 的直流电源。在电池总电压小于9V 时， 采用外部供电。该芯片具有电池过电压， 欠电压保护功能， 电压阈值及检测延迟时间这些保护参数可通过程序写入。当某节电池的实际情况超过设定的安全阈值范围时， 芯片中电池故障寄存器相应字节置位， 从而通知充电机动作， 防止电池过充或过放。在芯片外围， 有MOS管与电阻构成的均衡电路， 芯片的CBx管脚可以控制MOS管的导通与关断， 如图3所示。通过软件设置， 当程序判断出某节电池需要均衡时， 该电池对应的CBx 管脚被置位， 这时与CBx 相连接的MOS管导通， 均衡电路启动。
