3 末级功放管单管测试

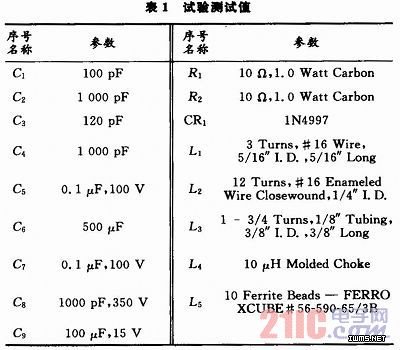

在试验PCB板上将功放管涂抹导热硅脂后用螺钉紧紧地紧固在散热铝板上，根据资料搭建以上测试电路，调试过程中根据经验和输出指标不断调整匹配参数，最终确定表1所示参数数值。
从以上的试验测试得出如图2～图4结果。参考以上数据，得出以下结论：输出功率要达到100 W时、输入功率需要10 W左右；该管的增益在1．6～30 MHz范围内波动10 dB；输出功率在25～80 W范围内三阶互调与五阶互调均优于-35 dB。从而设计理论依据为，末级采用两只功放管推挽输出方式，理论上可实现功率为单管输出功率的2倍，再折合效率80％，简单计算80x2×80％=128 W，稍有余量。在此范围内的输出可满足三阶与五阶互调优于-35 dB，不仅满足设计指标中输出功率要求，也满足了互调指标要求。
