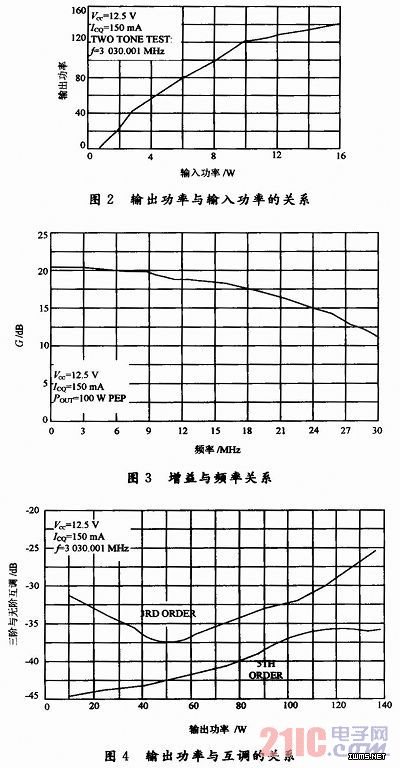

4 功放与滤波器的匹配
一般常用小型号法设计匹配滤波器，在实际工程设计中都能做到功放输出与滤波器输入阻抗良好匹配，从而有效实现谐波抑制。但在该次试验中，5．62～8．82 MHz波段不能完全实现有效的阻抗匹配。滤波器的小信号仿真指标良好，阻抗基本在50 Ω附近，插损小于0．1dB，通带S参数也不错，但匹配后总体测试结果是频率7 MHz插损大，效率大大降低，也严重影响了功放的线性度。调整滤波器后可改善频率7 MHz附近频点到要求指标。但8．6 MHz又出现同样的阻抗失配，造成线性度严重降低。通过长时间的不断试验和总结，也未能解决此问题。一次试验中偶然发现功放输出到滤波器输入的射频电缆长度在某一确定值时，可实现此频段的完全阻抗匹配，全频段测试指标均满足设计要求，仔细分析后测试此射频电缆的阻抗参数，发现芯线两端之间存在0．2μH的感值，芯线与地线之间也存在28 pF的容值。原来射频电缆在连接功放输出与滤波器输入的同时，对于此频率相当于串进来一个电感和并联了一个电容，于是改进匹配参数，果然阻抗匹配良好。
后期需要做的是将此网络参数和滤波器的七阶低通网络合并。
