AD9852芯片在原子频标中的应用
来源:本站整理  作者:佚名  2011-08-18 08:02:24



DDS芯片的散热

  在实际应用中DDS时钟频率比较高时,芯片会发烫,必须考虑DDS的散热。在我们的工作中,采取了简洁的方法实现了散热片的良好散热安装,其方法是在焊接好DDS芯片的印制电路板上通过导热胶及散热片来散热。

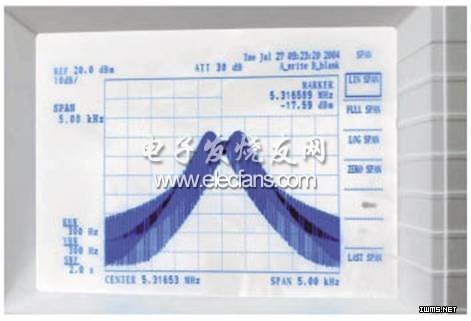

  图5 带调制5.3125MHz信号测试谱

  小结

  直接数字合成(DDS)技术是近些年来出现的一种频率合成方法,对于被动型铷原子频标中的综合器部分,应用全数字DDS芯片设计,具有体积小、价格低、频率分辨率高、快速换频、易于智能控制等突出特点。在传统被动型铷频标中,要微调整机输出的频率,是通过调节C场的强度来达到目的,现在由于采用了DDS设计,对于综合环节来说可以很方便地产生任一频率的值,而且分辨率也很高,这就给整机频率的调整提供了非常好的手段。

上一页  [1] [2] [3]
