(3)无线模块的功率计算
    发送模式的功耗：P=30×3．3=99 mW。
    接收模式的功耗：P=12．2×3．3≈41 mW。
    (4)稳压芯片LM 1117的耗散功率
    输入电压：Vin=9 V。
    输出电压：Vout=3．3 V。
    系统工作电流I=(0．6+1+30)=31．6 mA。
    则功耗P=(Vin-Vout)×I=180．12 mW。
    (5)总功率的计算
    系统最大功耗：
    P=180．12+1．95+3．3+99=284．37 mW
    经功耗估计，系统功耗较小，因此可以使用DC 9V电池供电。设计系统的供电方式为电池和外部DC 9V电源，通过跳线切换。
    1．4 电路板布局

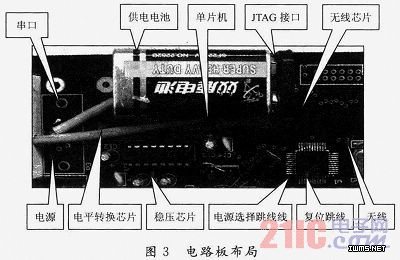

    实现无线通信的系统电路板布局如图3所示。

    2 软件设计
    2．1 通信协议
    (1)串口通信协议。设计串口通信协议：1位起始位，8位数据位，“空格”校验位，1位停止位。
    (2)数据通信协议。设计串口发送数据的通信协议：串口发送数据的第1个和第2个字节是0xF6、0x5A，作为包头，第3个字节和第4个字节为数据长度的一半，数据最后的2个字节为校验字节。LED屏控制卡回复数据为4个字节，第1个字节和第2个字节为为发送数据的前2个字节，后2个字节为发送数据的最后2个字。
    (3)无线收发数据协议。无线通信的数据采取分包发送的机制。无线通信协议设计如下：第1个字节为包头0xF6，第2个字节为数据的长度，该字节的首位置1，此包数据为最后一包，该字节的首位置0，此包数据非最后一包。由于无线芯片一包最大发送或接收字节数32 B，所以最大数据包长度为30 B。大于30 B的数据，将分包发送。
    2．2 芯片nRF905工作原理

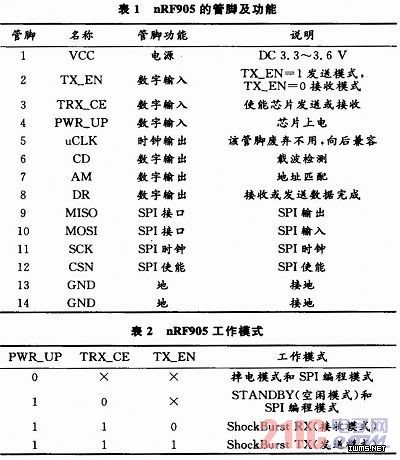

    (1)芯片nRF905的管脚及管脚功能如表1所示。
