该电源板做工精良，用料实在，没有+3．3v、+5V、+12V、+22V四组电压输出。从用料上可看出3．3V电压的输出电流较大．且稳压取样点也在3．3V端。开关管型号是BUT11A(NPN型，1000V／5A／100W)；推动以及过流保护三极管型号为S9013；稳压取样用TL431。经过通电检测．板子全部完好，可以正常工作。根据该电源板的次级输出电压值，考虑将此板改制过来作为超薄VCD电源板备件(一般超薄VCD机电源功率在20VA左右，此板从标识上看是30VA的。应该可以代用)，这样既可降低维修成本，又可充分利用废物，可谓一举两得。

　　经过解剖电源板后发现5V和3．3V绕组均由同样粗细的双股漆包线绕成，也就是说5V与3．3V可以承受较重的负载。为了适应VCD机电源的要求．需增加一个8V绕组(现在的超薄VCD机只需要有5V和8V两组电压)，其改制过程如下：

　　1．取下电源板上的开关变压器，先刚吹风机热风挡加热变压器，再小心翼翼地取出高频磁芯，取一段与5V绕组同样粗细的漆包线叠成双股．一段接在5V绕组脚，沿逆时针方向绕上3圈，另一端接在刚好有的空位脚上作为8V绕组，做好绝缘处理，再小心还原好高频磁芯即完成绕组改造(这样制作后，据实测8V端空载时可输出9V左右的电压)。

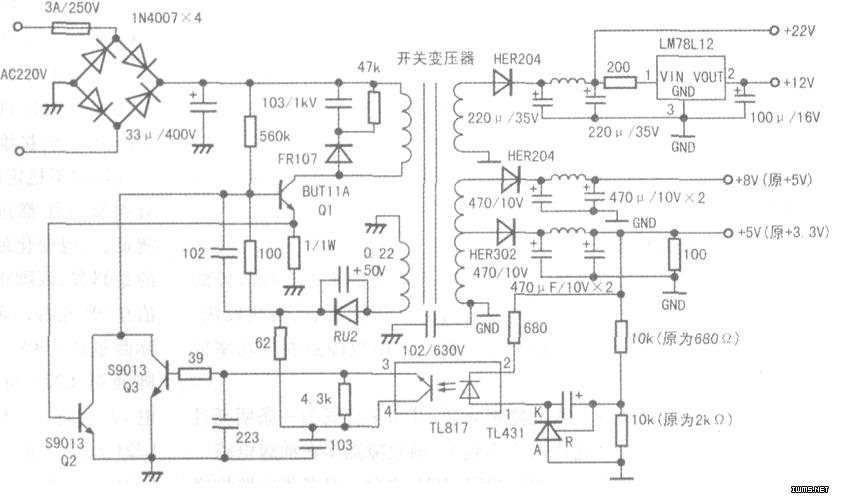

　　2．将原3．3V稳压取样改接为5V电压端上取样．因为VCD机中5V电压端负载最重，也最需要高度地稳定。改动TL431R极外接分压电阻的阻值，如图所示，使开关电源稳压输出+5V。并且将原3．3V端中整流二极管与5V端整流二极管互换，以适应5V电源工作大电流输出需求。

　　3．将原3．3V绕组脚位铜箔划断，把新改造好的8V绕组(空脚端)接人原3．3V整流二极管正极，这样3．3v输出端就变成了8v电压输出端。

　　改制完成后的检测过程：找来一只摩托车大灯上用的35W／12V灯泡，接入电源板的5V端，灯泡应稳定发光，用数字表测其电压应该是稳定的5V，长时问工作电源板上不应出现过热现象。取掉灯泡空载时．5V端电压上升值应不超过0．4v。经过上述改动，即完成了电源板的改制．可适合多型碟机使用。
