基于虚拟仪器及DSP的静电感应式电子围栏设计

来源：本站整理作者：佚名 2011-08-18 14:50:47

2．2 DSP-C54x的片外设备

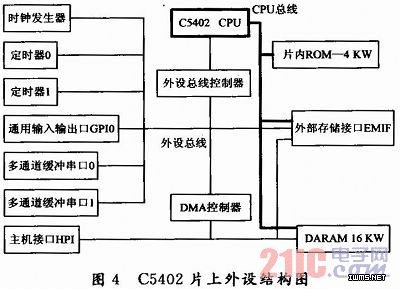

C54x系列所有芯片的CPU结构完全相同，但是它们片内集成的CPU外围电路却不尽相同。以C5402为例，片外设备包括可编程PLL的时钟发生器、2个定时器、2个多通道缓冲串口、片内存储器、DMA控制器和外设总线控制器等，如图4所示。

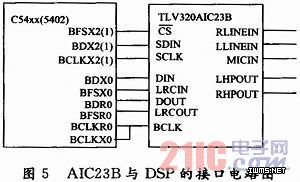

C54x DSP与AIC23B的引脚连接原理图如图5所示。AIC23B的控制接口以SPI方式与DSP的MCBSP2(由于C5402只有MCBSP0／1，对C5402指的是MCBSP1)通信，此时AIC23B为从设备，MCBSP2的接收时钟与AIC23B的SCLK信号全部由MCBSP2的时钟提供；与AIC23B进行数据接口的MCBSP0工作在从属模式下，此时AIC23B为主设备，MCBSP0的发送与接收时钟均由AIC23B的BCLK信号提供。
