3 软件算法设计及仿真
软件设计在LabWindows平台下进行，在实验室及现场应用中均得到了正确的仿真结果，并且具有很强的适应性和可移植性。
3．1 数据采集

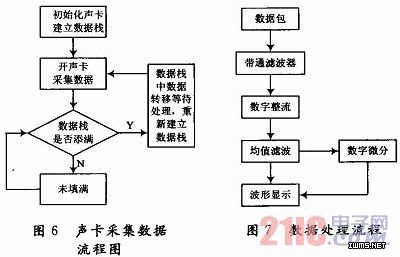

本软件用声卡完成数据采集，在LabWindows／CVI下对声卡进行数据采集的控制。LabWindows／CVI下声卡的控制可以直接调用自带函数，也可以调用VC++中的API函数，本设计调用了API函数。声卡采集数据流程如图6所示。
3．2 数据处理
系统通过检测接收端电压的变化幅度来判断是否发出报警信号，因此要对接收到的交流信号进行数字整流，以便判断电压的变化幅度。数据处理框图如图7所示。
3．2．1 带通滤波器的设计
在仿真程序中带通滤波器直接调用LabWindows／CVI中的Bw_BPF的函数。但在DSP中数字带通滤波器必须自己设计，IIR滤波器的实现结构分为直接I型，直接Ⅱ型，级联型和并联型。

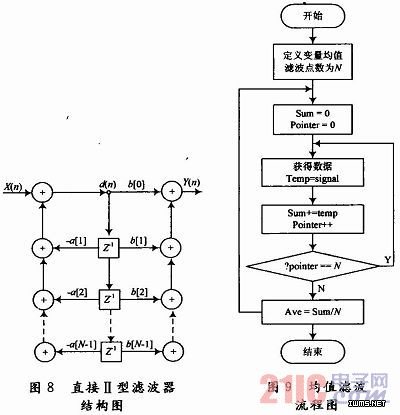

直接I型的结构需要2N级延迟单元，直接Ⅱ型与I型相比节省了1／2延迟，即需要N级延迟单元，是最常用的IIR滤波器结构之一。如图8是直接Ⅱ型结构图。
IIR滤波器的设计工具，除了可以利用一些专用的滤波器设计工具程序外，也可以利用Matlab来设计。
3．2．2 数字整流以及均值滤波算法
数字整流是将一个数据包中的数据取平均值。由于数字整流后的波形不是很平滑，震动幅度比较大，因此必须再通过一次中值滤波得到比较平滑波形，以便后续的数据处理。均值滤波流程图如图9所示。
