LCD

　　LCD 液晶显示器是 Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。


　　CRT电视机

　　CRT电视机的结构是一根真空管，里面有一个或多个电子枪，电子枪射出电子束，电子束射到真空管前屏幕表面的内侧时，屏幕内侧的发光涂料受到电子束的击打而发光产生图像的技术。

　　相对于传统CRT电视而言，LCD TV具有轻薄便携、色彩丰富、清晰度高、绿色环保、耗电量低、使用寿命长(这种器件几乎没有什么劣化问题，因此寿命极长，但是液晶背光寿命有限，不过背光部分可以更换)、无电磁辐射(对人体安全，利于信息保密) 、显示信息量大(因为像素可以做得很小) 等特点，但是价钱较其贵。

　　DVP-M 简介

　　DVP-M是瑞萨(Renesas)科技公司推出的一款液晶电视信号处理芯片，可使液晶电视实现多制式信号兼容。它可以将Y/C分离电路、颜色恢复电路、I/P转换电路及画质调整电路集成在一起，进行集成化信号处理。同时，DVP-M还具有针对不同电视信号的超强处理能力。

　　硬件结构分析

　　系统主要由以下几个单元构成：电源、IR(红外遥控)和键盘、HDMI接收、TV信号接收(Tuner)、视频处理、声音处理、状态存储(EEPROM)、主控MCU、音视频端子和液晶显示单元。系统结构如图1所示。

　　本系统有8种信号源输入端口：TV、HDMI、VGA、YPbPr、SCART1、SCART2、AV和SIDE AV，同时还有TV和AV输出(AV OUT)。

　　采用Renesas的M16C为主控MCU，除了DVP-M是通过UART与MCU通信以外，其它所有可控IC与MCU均采用I2C串行总线通信。MCU通过识别遥控器和键盘的按键操作，来控制各AV Switch(Audio/ Video 开关)进行信号通道的切换，控制音视频处理单元对信号进行各种处理，然后通过液晶面板显示，同时，各种操作会设置相关的变量并写入EEPROM中，记忆当前的状态，以便下次开机时使用。

　　图1 系统硬件结构

　　视频处理单元

　　视频处理单元主芯片采用DVP-M，使用了它的三个模拟信号通道和一个数字信号通道。

　　TV信号(来自Tuner的第二中频输出)一路从SCART1输出，作为SCART TV输出(该端口无论是否在TV模式都会有TV输出)，一路经过M52790输出到AV OUT端口，还有一路进入DVP-M的第一模拟通道。

　　SCART接口是一种欧洲通用视频接口，具有输入和输出功能，支持三种视频信号格式，即CVBS(复合全电视信号)，YC(分量视频信号)和RGB，输入的信号格式可以通过MCU检测SCART接口的FB引脚的电平，如果小于1V则为RGB，否则为CVBS/YC。 AV，SIDE AV和从SCART进入的YC/CVBS格式信号通过MCU控制M52790，选择其中某一路进入DVP-M的第二模拟通道。

　　从SCART(包括SCART1和SCART2)进入的RGB信号和YPbPr的非高清信号(在HDMI接收单元有介绍)通过AV Switch FSAV330选择进入DVP-M的第三模拟通道。

　　DVP-M数字通道进入的是通过MST3388输出的24位RGB视频信号。

　　MCU根据输入的信号类型，设置相应的DVP寄存器，完成DVP-M内部通道的选择，图像处理等。

　　模拟信号在DVP内部经过A/D转换、YC分离(亮色分离)、同步信号分离及处理、3D降噪处理、IP变换(隔行信号转换成逐行信号)、VBI解码(解出场消隐期间的Teletext和CCD等图文信息)等处理，最后混和OSD信息生成24位的RGB数字信号送到液晶面板显示。对于输入的数字信号，除了没有A/D转换、YC分离和同步分离外，其它的处理和模拟信号类似。

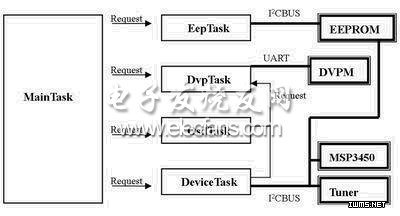

　　图2 软件结构图
