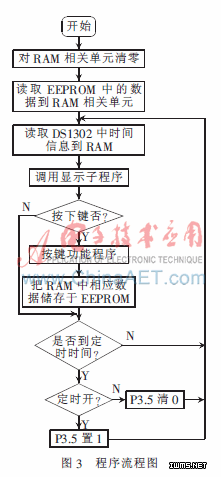

其中数据存储器RAM中的30H~6FH设定为定时间隔存储数据缓冲区，可储存16个定时开启时间和16个定时关闭时间。这样最多可设置16个时间间隔。30H~3FH和40H~4FH分别为存储定时开启时间的小时和分数据缓冲单元，50H~5FH和60H~6FH分别为存储定时关闭时间的小时和分数据缓冲单元。
数据存储器RAM的78H、79H、7AH分别为秒、分、小时的时间缓冲单元。
2.2 数码管显示程序
　采用4位数码管显示，从左到右依次显示小时十位、小时个位、分十位和分个位，在显示正常时钟时通过第二个数码管的小数点的闪烁表示秒的走动。数码管显示的信息采用8个内存单元70H~77H存放，这8个内存单元称为显示缓冲区，其中秒个位和秒十位、分个位和分十位、时个位和时十位分别由秒数据、分数据和小时数据分拆得到。本设计中数码管显示采用软件译码动态显示[1]。首先建立一张显示信息的字段码表，显示时，先从显示缓冲区中取出显示的信息，然后通过查表程序在字段码表中查出所显示信息的字段码，从P1口输出，同时在P2口将对应的位选码输出，选中显示的数码管，就能在相应的数码管上显示缓冲区的内容。
　 2.3 按键处理程序
　按键设计为四个，分别接STC89C51RC的P2.0、P2.1、P2.2、P2.3口。P2.0为调时位选择按键，P2.1为加1按键，P2.2为调定时间隔数选择按键，P2.3为调定时选择按键。选择RAM的7CH作为调时位选择按键计数单元，7DH作为调定时选择按键计数单元，7EH作为调定时间隔数选择按键计数单元。
　在没有按键按下时，时钟正常走时，数码管显示走时时间，第二个数码管的小数点闪烁。当在未按下P2.3键时，即7DH内数据是0。此时按下P2.0则进入调分状态，小数点停止闪烁，此时按下P2.1可进行加1操作；继续按下P2.0可进行分和小时的调整；最后再按下P2.0键将退出调整状态，小数点闪烁，时钟正常走时。
　首先按下P2.3键时，数码管显示相应的定时开或关时间。按下一次为定时开时间，此时按下P2.2按键可在各定时间隔间调整，这时再通过按键P2.0选择定时开的调小时或分钟的操作，再按下P2.1键可对定时开时间进行加1操作；继续按下P2.3键则进入调定时关时间；最后按P2.3键退出调整定时间隔状态。此操作过程中，时钟后台正常走时，退出此调整状态后，显示时钟，小数点正常闪烁。
2.4 ISP/IAP应用及内部EEPROM应用程序
　IAP即在程序运行时程序存储器可由程序自身进行擦写。STC单片机的ISP功能就是通过IAP技术实现的，单片机在出厂前就已经内置一段小的boot程序。单片机上电后，开始运行这段程序，当检测到上位机有下载要求时，便和上位机通信，然后下载数据到程序存储区。ISP/IAP应用使STC89C51RC系列单片机实现了在线编程。
　利用IAP技术可实现EEPROM，即程序在用户应用程序区时，可以对数据Flash区(EEPROM)进行字节读/字节编程/扇区擦除。STC89C51RC的内部EEPROM共有8个扇区，每个扇区为512字节[2]。本设计仅使用EEPROM功能实现储存定时时间间隔的作用，故选择使用第一扇区的2000H~203FH单元。
2000H~203FH单元分别对应于RAM的30H~6FH单元，每次通过按键程序改变定时时间间隔的时候，先把数据储存于RAM中，然后再储存到EEPROM中。如果定时开关电路不掉电，则程序不从EEPROM中读取数据，仅从RAM中读取相应数据。当定时开关电路掉电后再次来电时，程序先把数据从EEPROM中读取到RAM相应单元，再进入主程序，这样就实现了定时时间间隔的掉电自记忆。
　本文给出了一种基于STC89C51RC单片机的电子定时开关的设计。利用此定时开关设计需要储存数据较少的特点，在RAM和EEPROM之间互相读取，原始数据储存于EEPROM中，实现了自记忆。运算快捷，节省单片机系统资源，又避免了添加外部数据存储器的额外费用。再结合时钟芯片DS1302的使用，解决了时钟的断电后不走时问题，真正实现断电后再通电插座电路自动运行。
参考文献
[1] 谢维成，杨加国.单片机原理与应用及C51程序设计[M].北京：清华大学出版社，2006.
[2] 宏晶科技.STC增强型8051单片机中文指南(RC/RD+系列).
[3] 宋浩，田丰.单片机原理及应用[M].北京：清华大学出版社；北京交通大学出版社，2005.
