基于内部EEPROM的自动电子定时开关的设计
来源:本站整理  作者:佚名  2011-08-21 07:40:50



  随着生活节奏的不断加快,人们在生活、工作上的时间分配越来越紧张。而在生活和工作中,人们需要电器在所希望的时间里处于工作状态。因为人们不可能时刻守在电器旁去操作,这时就需要一个自动通电断电的装置,即定时开关。定时开关通常分为机械定时开关和电子定时开关两种。本文基于STC单片机设计了一种电子定时开关。采用了STC89C51RC单片机、DS1302时钟芯片、LED显示、四按键调时,简洁方便。 STC89C51RC特有的内部EEPROM功能结合DS1302时钟芯片,实现了掉电信息不丢失,来电后仍保持用户的设置,避免了掉电后信息丢失的重复操作,自动断电、通电。另外,采用了固态继电器决定插座的通断,在非设定间隔内始终处于断开状态,保证了电路的安全。该设计最多可实现16个定时间隔,可满足大多数用户的使用。
  1 硬件电路设计

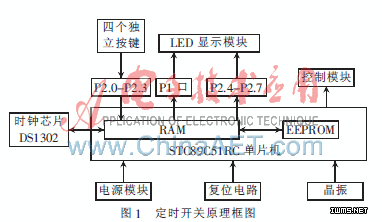

  本设计的硬件主要包括单片机等主要功能模块芯片、显示和按键电路、电源和控制等电路,原理框图如图1所示。

1.1 主要功能模块元件选择
 单片机采用STC89C51RC,其工作频率范围为0~40 MHz,相当于普通8051的0~80 MHz,实际工作频率可达48 MHz。它有ISP(在系统可编程)/IAP(在应用可编程)应用功能,无需专用编程器/仿真器,可通过串口(P3.0/P3.1)直接下载用户程序。可以利用IAP技术实现 EEPROM功能[2]。


时钟走时采用DS1302时钟芯片实现,实时时钟芯片DS1302是一种高性能、低功耗、带RAM的实时时钟电路,具有涓细电流充电能力。主要特点是采用串行数据传输,可为掉电保护电源提供可编程的充电功能,并且可以关闭充电功能。采用普通32.768 kHz晶振。DS1302的使用使本设计在断电后再次通电时,实现了时钟正常走时。
  1.2 显示和按键电路
 显示电路采用共阳极7段式4位数码管显示,P1口为段选码输出端,通过地址锁存器芯片74LS373与数码管相连,P2.4~P2.7管脚为位选码输出端,分别通过三极管与数码管相连。
按键电路设计为独立式键盘,设定为四个,与P2口的P2.0~P2.3相连。按键一端接地,另一端各通过5.1 k?赘的上拉电阻与5 V电源相连。
  1.3 控制电路
 控制电路如图2所示。STC89C51RC单片机P3.5管脚送出控制信号。当P3.5输出高电平时,晶体管基极被输入高电平,晶体管饱和导通,集电极变为低电平。因此继电器线圈通电,触点吸合,插座上的电器正常运行。当P3.5输出低电平时,晶体管基极被输入低电平,晶体管截止,继电器线圈断电,触点断开,此时插座上的电器处于断电状态。

[1] [2]  下一页
