引 言
本系统以AD7892SQ和CPLD(复杂可编程逻辑器件)为核心设计了一个多路信号采集电路,包括模拟多路复用、集成放大、A/D转换,CPLD控制等。采用硬件描述语言Verilog HDL编程,通过采用CPLD使数据采集的实时性得到提高。
1 硬件设计

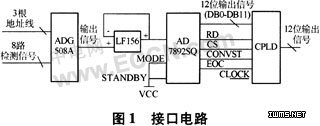

针对多路信号的采集,本系统采用4/8通道ADG508A模拟多路复用器对检测的信号进行选择,CMOS高速放大器LF156对选中的信号进行放大,AD7892SQ实现信号的A/D转换,CPLD完成控制功能。电路如图1所示。
