对应图2和表1可得到以下结论：
    ①当IOR、IOG、IOB三端的DAC输入为0x00时，代表屏幕最黑，此时对应图2为 LEVEL，对应表1为第7行。从图2左面列表可以看到，IOR、IOB端的电流、电压分别是0mA、0V，IOG端的电流、电压分别是7．2 mA、0．271 V。即电流相差7．2 mA。
    ②当IOR、IOG、IOB三端的DAC输入为0xFF时，代表屏幕最白，此时对应图2为WHITE LEVEI，对应表1为第2行。从图2左面列表可以看到，IOR、IOB端的电流、电压分别是18．67 mA、0．7 V，IOG端的电流、电压分别是26．0 mA、0．975 V。即电流相差7．3 mA。

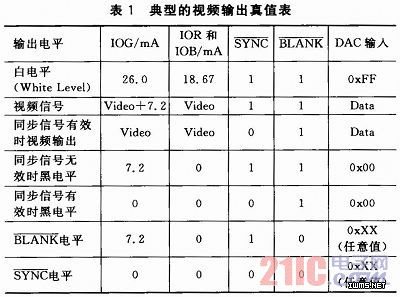

    从表1，可以得到以下的结论：
    ①当和都为高电平(为1)时，IOG端口的白电平信号的电流，要比IOR、IOB端口同样情况下的电流高出7．3mA左右；视频信号电流、黑电平信号的电流，要比IOR、IOB端口同样情况下的电流高出7．2 mA左右。
    ②当为低电平(为0)、任意时，同样的DAC输入条件下，IOR、IOB、IOG三端的输出信号电流大小是完全一样的。
    ③当为低电平(为0)时，无论DAC输入是多少，IOR、IOG、IOB三端的输出信号均对应于高／低的同步无效／有效黑电平。

3 VGA接口设计
    根据需要，把LCD信号转换为VGA信号，转换时必须根据VGA信号的时序进行转换。VGA信号一共包括5部分，分别是红(R)、绿(G)、蓝(B)三色信号和行(H)、场(V)同步信号，红(R)、绿(G)、蓝(B)三色信号和行(H)、场(V)同步信号根据S3C2440的配置时序，由S3C2440以数字信号的形式输出，之后由ADV7125对红(R)、绿(G)、蓝(B)三色信号进行转换，行(H)、场(V)同步信号直接进入VGA接口中，不需要转换。下面分别介绍VGA信号的时序、硬件连接、软件设计以及注意事项。
3．1 VGA时序信号

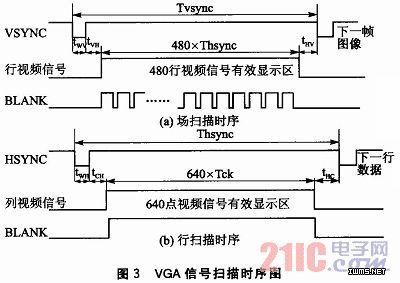

    以分辨率为640x480、刷新频率为60 Hz、16位的彩色显示模式为例，VGA信号的扫描时序如图3所示。

    在场扫描时序中，VSYNC为场同步信号，TVSync是指显示器扫描1帧完整画面需要的时间，大小为16 667μs；VSYNC信号每场有525行，其中480行为有效显示行，45行是场消隐期。场消隐期包括场同步时间(低电平场同步脉冲)twv(2行／63μs)、场消隐前肩tHV(13行／412μs)、场消隐后肩tVH(30行／952 μs)，共45行。
    在行扫描时序中，HSYNC为行同步信号，Thsync是指显示器扫描一行需要的时间，大小为31．75μs，该周期通过Hsync(行同步脉冲)来同步，脉冲的宽度tWH=3．81μs。每显示行包括800点，其中640点为有效显示区，160点为行消隐期(是非显示区)。行消隐期包括行同步时间tWH(3．81μs)，行消隐前肩tHC(0．516μS)和行消隐后肩tCH(1．786μs)，共160个点时钟。
