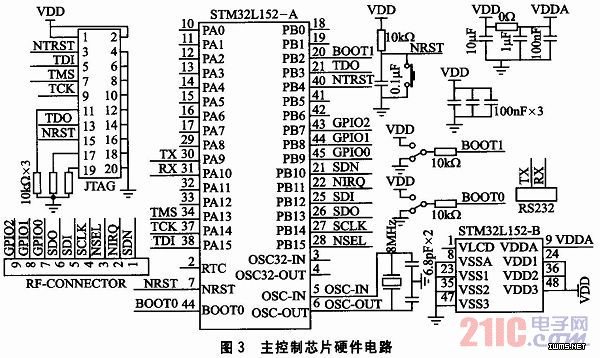

主控制芯片sTM32L152选用高速外部时钟信号(HSE)，通过BOOT0和BOOT1来选择3种boot模式。芯片可以采用STM studio、Keil MDK-ARM等编译工具，拥有20引脚的JTAG接口可以使用ST-LINK和ULINK2仿真器。主控制电路通过一个RS232接口与控制系统通信。主控制芯片硬件电路如图3所示。

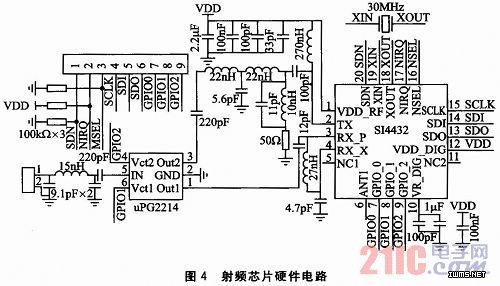

STM32L152通过标准的SPI接口与SI4432相接。主控制芯片通过SPI接口对射频芯片内部寄存器进行初始化配置，并且发送控制指令和读写数据信息。SI4432的SDN、NIRQ、NSEL、GPIO0、GPIO1、GPIO2等与主控制芯片相连。SDN引脚为工作模式位，NIRQ引脚为中断状态输出，NSEL引脚为片选信号，GPIO1和GPIO2为天线选择位。射频电路工作在470 MHz的中心频率段。470～510 MHz为国家无线电管理部门免申请的无线计量频段。射频芯片硬件电路如图4所示。
