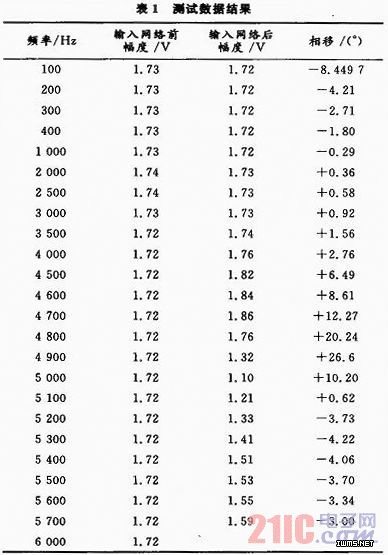

4．2 数据分析

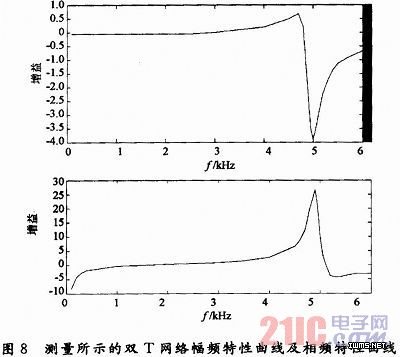

    经过测量，双T网络的幅频及相频特性曲线如图8所示。在幅频特性曲线中，横坐标代表频率，一格代表1 kHz；纵坐标代表增益，一格代表0．5倍。在相频特性曲线中，横坐标代表频率，一格代表1 kHz；纵坐标代表相位，一格代表5°。

4．3 误差分析
4．3．1 相位测量误差分析
    (1)计数误差。计数器总会存在±1的误差，这个误差是方案本身存在的，无法消除，采用改进的计数方案虽无法消除误差，但可减小误差的影响。
    (2)前级处理引入的误差。采用计数法测相前需要对输入的两路信号进行限幅放大、电平转换等处理，由于难以保证处理两路信号的电路线形度完全一致，因此会引入误差。另外在电平转换时，比较器会影响转换的方波上升沿或下降沿不稳定，影响计数结果。
    (3)两信号相异或后，用计数法测相位差，其标准时钟信号由晶振产生，采用40 MHz晶振，其晶振频率稳定度也会影响测量结果。
    (4)相差测量精度还可以提高。如果相位差精度要达到0．1°，正弦波表数据应该至少储存360×10个点，但这里只储存了1 024个点。
    (5)扫频DDS部分还可以提高扫频精度。可以提高FPGA内部时钟频率来提高扫频精度，扫频参考时钟采用10 MHz，因为D／A转换部分是采用转换速度为100 ns的DAC0800，因此完全可以进一步提高参考时钟的频率，DAC0800转换速度完全可以达到。
4．3．2 幅度测量误差分析
    幅度测量是采用真有效值检波，AD637芯片本身在检测有效值时存在固定偏差，但对前后信号产生的偏差一致，而且可以通过软件对测量结果进行校准。

5 总结分析与结论
    实验表明，DDS信号发生部分扫频范围100 Hz～100 kHz，频率步进10 Hz。用户可以通过按键选择定点测量或特定频率段扫频测量，并能通过LCD显示预置频率、网络前后信号幅值、相位差及其极性，还可在示波器上显示幅频特性和相频特性曲线。此外，可以方便地实现定点测量及特定频率段测量，能够很好地帮助理解频率特性，且其可扩展性好，设计出来的产品体积小，易携带，适合教学等领域的应用。
