进一步分析可得：

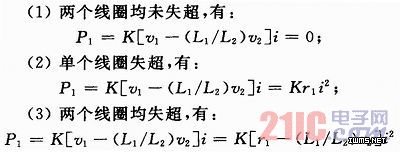

从上述3种情况看出，P1值已不包含感应电压差分量，此时可通过有源功率检测法测得P1值与阈值比较判断是否失超。
2 电压隔离电路的硬件电路设计与实现
根据上述失超检测系统的原理框图，进行硬件电路设计。本文研究的电压隔离校正电路有2部分功能，一是检测超导磁体单个线圈的电压；二是对电压进行隔离并按比例放大。

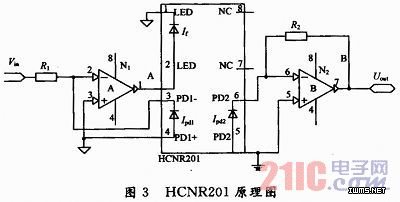

利用隔离器件将磁体与检测电路以及DSP隔离开，保护整个检测系统。线性光耦HCNR201可以较好地实现电路隔离。该耦合器是一种由3个光电元件组成的器件。图3是HCNR201的外围电路配置。其中Ipd1和Ipd2表示LED的输入电流If和光敏二极管的反向电压处在额定值时光敏二极管中流过的电流。该电流的大小与If有关。
如果LED的输出光强发生改变，那么，光耦的前端运放N1就会调节If以进行补偿，并且在PD1，PD2上保持一个稳定的电流。将第3，4输出端与第1，2输入端一起接入前端运放N1回路，其中第3，4端的光敏二极管起反馈作用，它可将产生的输出电流再反馈到第1，2端的LED上，以对输入信号进行反馈控制。Ipd1，Ipd2的大小与If的关系如下：Ipd1=K1If，Ipd2=K2If，K1和K2分别为Ipd1和Ipd2随If的变化参数。对于图3所示电路，其输入Uin=Ipd1R1，输出端Uout=Ipd2R2，故有Uout／Uin=K2R2／K1R1=R2／R1。隔离放大器的增益可通过调整R2与R1的比值来实现。
