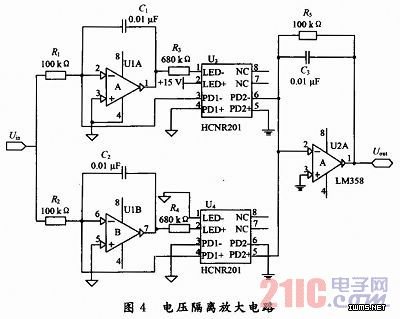

将单边信号接入电压隔离放大电路，通过图4所示的电压隔离放大电路，达到线性输出且隔离的目的。在升流阶段，产生的电感电压为正值，U1B不工作，则输入电压通过U1A线性或放大输出；在降流阶段，电感感应电压为负值，U1A不工作，则输入电压通过U1B线性或放大输出。当HCNR201的第3，4端的光敏二极管受光后，其输出信号将反馈到放大器的输入端，以提高光耦的线性并减少温漂。第5，6端输出的信号经运放放大后输出。电容C1，C2为反馈电容，可用于提高电路的稳定性，消除自激振荡，滤除电路中的毛刺信号，降低电路的输出噪声。调整R5和R1的值，可以对输出值进行一定倍数的放大。
3 失超检测系统校正电路实验
实验采用不同电感值的超导线圈YBCO与Bi2223。
3．1 实验装置
其主要实验装置及作用如下：由YBCO带材绕制的超导储能磁体，由10个超导线圈串联而成，分为宽带和窄带，两者具有不同的电感量；制冷机为单级G-M制冷机(600 W，77 kHz)；超导电源为超导磁体提供高精度稳定直流电源；真空机组为杜瓦提供减压降温环境，与散热器配合工作；空压机为真空机组提供高压空气；冷水机为真空机组、超导电源和制冷机提供冷却水源，保障设备的长期工作；液氮罐为储存液氮容器。将超导线圈放置在装有液氮的杜瓦瓶内，通过制冷机、冷水机以及真空机组的共同作用，使液氮温度降低至65 K并保持此低温，进行失超保检测实验。
3．2 实验连接
根据实验目的，设计如图5所示的实验电路，充电电源以某一速度为超导线圈充电，测试系统通过虚拟仪器软件LabVIEW进行编程控制充电电流的速度并可以检测超导磁体上电压以及温度的变化。将超导线圈上的电压和电流信号输入到失超检测系统，通过示波器观察实验过程中的波形。
