喊话/鸣笛两用扩音机工作原理分析
来源:本站整理  作者:佚名  2011-08-22 14:30:23



  机动车用的喊话、鸣笛两用扩音机,由车上12V蓄电池供电,扬声器置于车外,手柄放在车内,方便实用。

  工作原理

  该扩音机主要由音频功率放大器(下称功放)电路(装在号筒式扬声器内)及音频信号形成电路(装在手柄内)两部分组成。

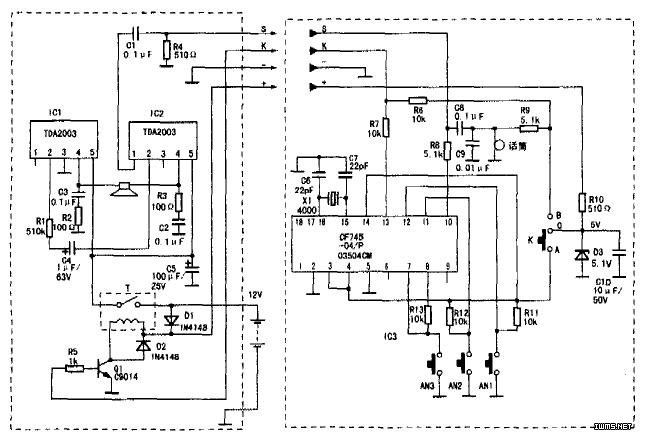

  左图是功放电路。采用两功放块TDA2003组成BTL电路,省去了输出耦合电容,其功率是单只TDA2003功率的两倍。T是BTL电路的12V电源控制继电器。

  当手柄处于使用状态时(喊话或鸣笛时),来自手柄电路的高电平使Q1饱和导通,继电器T的触点接通。为IC1、IC2的⑤脚加上12V工作电压。同时,手柄电路产生的音频信号加到IC2的①脚,扬声器发出与输入信号相对应的声音。

  右图是手柄内音频信号形成电路。K是功能选择开关,分别在鸣笛时给IC3、喊话时给话筒电路提供5V电压。

  1.鸣笛

    当右图中功能开关K处于常态时(即不用手捏功能开关时),O端与A端接通。5V电压加到IC3的③ 、④ 、⑧ 、⑩ 脚,鸣笛专用集成块IC3处于待机状态。其⑩脚电压为0V,⑩ 脚无音频信号输出。此时按AN1、AN2、AN3中的任意一个。则IC3的⑩ 脚输出高电平。通过R7加到Q1的基极,使Q1饱和导通,为IC1、ic2~脚加上12V电压。同时,rc3~脚输出音频信号,通过R8加到IC2的① 脚,控制扬声器发出鸣笛声。

  ANI、AN2,AN3是鸣笛声音选择开关。AN1是选“叭? 叭” 声,AN2、AN3分别是另外两种不同的警笛声选择开关。按住AN1,则扬声器发出“叭?叭”声,一松手声音就关掉.IC3 叉回到待机状态。按AN2、AN3中的任意一个键后就松手。则警笛长呜,只有再按AN1一下,才可以关闭声音,使IC3回到待机状态。即AN1有两个功能,而AN2、AN3只能开启警笛声,而不能关闭警笛。

  2.喊话

  当要喊话时,用手捏住功能开关K不放,触点。与B接通,IC3失去5V电压不工作,5V 电压通过R9加到驻极体话筒(内有场效应管)两端。使话筒处于工作状态。此时若对话筒(在手柄内)喊话,则音频信号经话筒内场效应管放大后,经C8加到IC2的5脚。同时,5V电压经R6加到Q1的基极,继电器T动作。IC1、IC2的⑤ 脚得到12V 电压,扬声器发出喊话声。
