LED尾灯搭配LM317电路
来源:本站整理  作者:佚名  2011-08-22 14:30:24

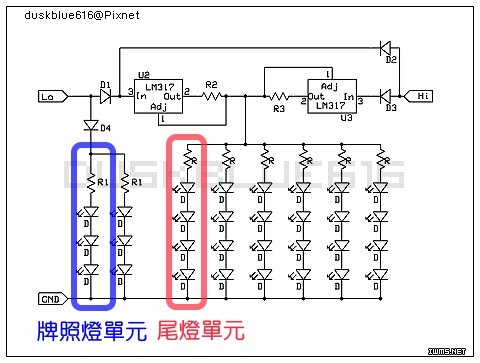

(P1)

使用说明 :
(1) 请搭配本篇网志.
(2) 额定电压从12-14不等.. 依每台车况而定
(3) 导通电压R(Y)=1.9-2.1 W=3.0-3.4
(4) 电流倍率5-15... 建议值8-12
(5) 有任何建议请提出... 感谢

有建议欢迎提出...

电路部份简单说明及注意事项 : (麻烦看一下~)

(1) 使用LM317恆流源... 可改善因电压不稳造成的轻微闪烁....

(2) 电阻值如何决定...
根据LM317的使用方式... I=1.25/R

(3) D1.D2.D3.D4 是二极体.只要用 IN400X(ex.IN4001) 系列即可...
D1.2.3一定要安装.电路需要... D4为牌照灯用.有牌照灯时需安装....

(4) 此电路也方便扩充..如果要扩充只要将单元延伸下去即可....

(5) 电路中的R皆为平衡亮度用.仅一组时可省略.建议安装值为1ohm.
由于(R=1ohm)影响甚微.固R于Excel中不列入计算....

(6) 如果U2或U3功率大于1.5W时.建议可加强散热.或并连使用(註3)...

(7) 请不要一昧追求亮度.适可而止...过或不及只会增加其他用路人的困扰...

(8) 汽车(电瓶是12V的)也适用此电路图... 注意事项同上...

(9) 没用牌照灯将牌照灯单元数=0

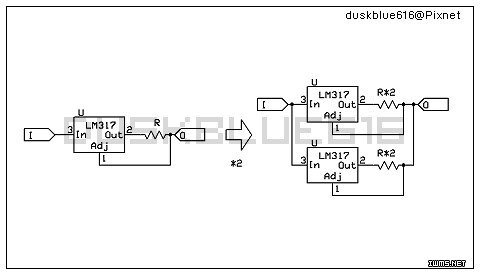

//(註3) LM317的并连... 如图等分两组.R值*2.承受功率/2
