监控基站功率放大器的优化方案
来源:本站整理  作者:佚名  2011-08-22 14:30:44



图4:可以采用模拟比较器通过一个RF开关来控制PA的RF信号输入。

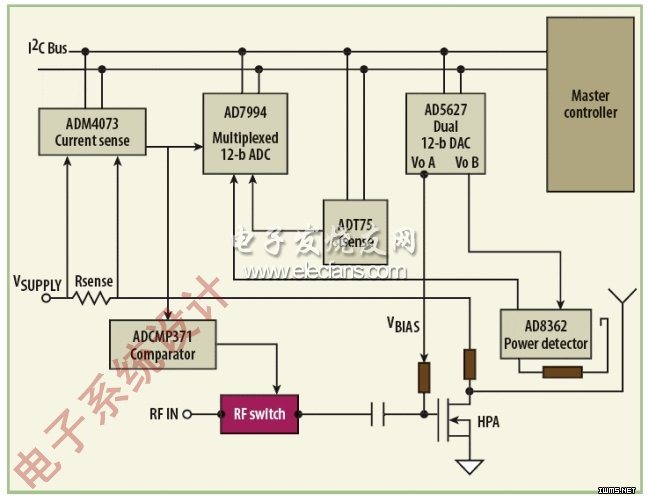

  图5所示为一个典型的采用分立器件的PA监控和控制配置。唯一被监控的放大器是PA本身,不过,信号链中的任何一个放大器都可以采用这种方式进行处理。所有分立器件都采用同一条数据总线工作,本例中为I2C数据总线,并通过一个主控制器来进行控制,以便最大程度地缩减器件数量、复杂性和成本。



图5:该结构图显示了基于分立器件和若干低功耗转换器的一个典型PA监控配置。在此设置中唯一被核对的放大器是PA,尽管此链路中任何放大器都可被监控。(电子系统设计)

  图5:该结构图显示了基于分立器件和若干低功耗转换器的一个典型PA监控配置。在此设置中唯一被核对的放大器是PA,尽管此链路中任何放大器都可被监控。

  从设计的角度来看,使用分立器件来监控基站PA的主要优势在于定制产品的选择范围相当大。PA供应商设计的PA前端信号链正越来越复杂,包含了各种不同的增益级和控制技术。现有的多通道ADC和DAC都非常适合用来处理不同的蜂窝基站系统划分及架构,从而让基站设计人员能够实现经济高效的分布式控制。
