当运放2902 输出端为低电平时, 三极管Q25截止, 场效应管Q23导通。三极管Q16导通, 场效应管Q19截止, 输出为高电平。当运放输出端为高电平时,三极管Q25导通, 场效应管Q23截止。三极管Q16截止, 场效应管Q19导通, 输出为低电平。
图4 基于MOSFET的驱动电路设计
3 系统软件设计
软件设计采用汇编语言编写, 在M plab集成开发环境中进行编译、仿真, 用软件来实现硬件的功能,不但可以降低成本, 提高系统的可靠性, 还能简化硬件结构, 但其缺点是响应时间比用硬件实现长, 而且还要占用CPU 时间。设计过程中, 在满足可行性和实时性的前提下尽可能地将硬件功能用软件来实现, 系统主程序流程图, 如图5所示。

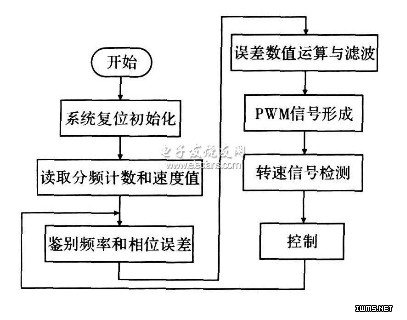

图5 控制系统主程序流程图
4 结语
干扰现象是电路调试和设计时必须考虑和重点解决的问题, 不同电路其干扰源千差万别, 干扰传播途径也多种多样, 干扰现象也各不相同, 但它们仍有共性。在控制系统设计中, 将控制电路和驱动电路分两块板布局, 其中驱动板的PCB 设计, 如图6 所示,经实验证明, 抗干扰措施取得了较理想的效果。
图6 驱动电路PCB板设计图
