引 言

      目前便宜的体温计在家中广泛使用,但其通常只用于测量体温,量程小、最大42℃ ;读数不方便,特别是老年人视力不好,不容易读准确; 在测量体温以外的情况下不便使用,并且破损后水银泄漏对身体会造成危害等,一些国家已开始禁止销售水银温度计; 非接触式的红外测温仪虽然方便使用,但价格昂贵.

　　1 系统方案设计

　　1. 1 系统的工作原理

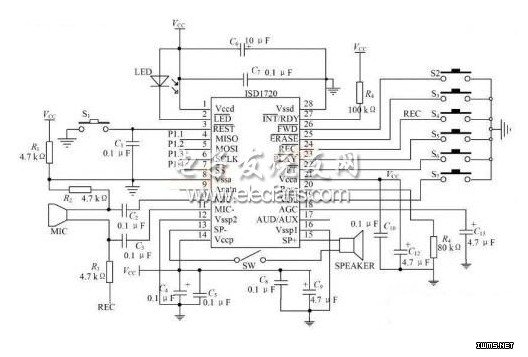

       单片机对温度传感器的信号进行采集,采集的数据通过处理后一方面输出给数码管进行显示,另一方面输出给语音模块,进行语音温度提示,语音提示的间隔时间通过拨挡开关进行设定,也可以关断语音功能.

　　系统框图如图1 所示.

　　
        图1 系统的方案框图

        1. 2 系统硬件设计

        1. 2. 1 温度传感器

        采用数字温度传感器DS18B20，该产品采用美国DALLAS 公司生产的可组网数字温度传感器芯片，体积小，使用方便，封装形式多样，适用于各种狭小空间数字测温和控制领域; 由于项目要求能测量液体温度、方便人体接触等，因此采用外加不锈钢保护管的封装形式，具有耐磨耐碰、防水等功能。DS18B20 在与微处理器连接时仅需要一条口线即可实现双向通信，可测温范围: - 55~ + 125℃ ，可编程为9~ 12 位A/ D 转换精度，测温分辨率可达0. 062 5℃ 。被测温度用符号扩展的16 位数字量方式串行输出; 其工作电源既可在远端引入，也可采用寄生电源方式产生; 多个DS18B20 可以并联到3 根或2 根线上， CPU 只需一根端口线就能与诸多DS18B20 通信， 占用微处理器的端口较少，可节省大量的引线和逻辑电路; 连接电路如图2 所示:
