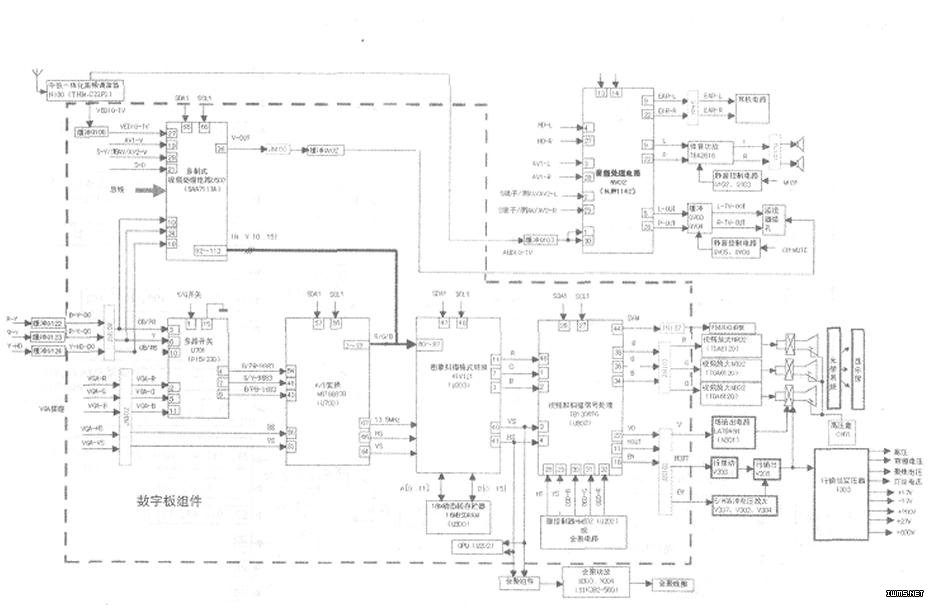

3．PC-9机芯信号流程(如下图所示)
　　
　　(1)中放一体化高频调谐器
　　
　　PC-9机芯也采用中放一体化高频调谐器THI4-C22P1。射频电视信号通过该高频调谐器处理后，输出视频全电视信号(CVBS—TV)和音频信号(AUDIO-TV)。

　　(2)音频信号处理电路
　　
　　高频调谐器输出的音频信号(AUDIO-TV)和从AV端输入的AV1音频信号、AV2音频信号、S端子音频信号、DVD音频信号分别送入音频处理电路NV02(NJW1142)，经音频开关电路切换选择和音效处理后送至伴音功放TDA2616，推动扬声器发出声音；另外，NJW1142(5)、(26)脚输出的音频信号送往AV输出接口。

　　(3)视频信号处理
　　
　　高频调谐器输出的视频信号CVBS—TV经射级输出器Q108送入多制式视频处理电路U500(SAA7117A)，从AV1、AV2、S端子输入的视频信号也送入SAA7117A中。

　　上述信号被SA7117A内部开关电路选择和解码后，输出数字视频信号至图像扫描格式转换电路HTV121(U303)，由HTV121完成频率变换和格式变换。

　　另外，从DVD送来的分量信号Cb／Pb、Y、Cr／pr与计算机送来的VGA信号，经开关电路U701(PI5V330)切换U700(MST9883A)的A／D变换后，输出数字视频信号R、G、B，也送入HTV121(U303)中，完成频率变换和格式变换。

　　通过频率变换和格式变换，HTV121输出模拟的R、G、B信号，送入U802(TB1306FG)中处理，最后从其(34)、(36)、(38)脚分别输出R、G、B信号到视放板。

　　在视放板上，R、G、B信号分别经视放块NK02、NG02、PqB02(均为TDA6120)放大后，激励三个投影管显示彩色图像。

　　(4)扫描信号处理
　　
　　在HTV121中，从数字亮度信号中分离出行、场同步信号，并分别从(40)、(41)脚输出。

　　MST9883B从送来的亮度信号中分离出行场同步脉冲信号，与VGA行场同步脉冲切换后，输出数字的行场同步脉冲，输入HTVl21的(59)、(58)脚，通过频率变换，从HTVl21(40)、(41)脚输出，送往视频和扫橘倍号处理电路TB1306FG(U802)。

　　行场扫描信号在TBl306FG产生，行扫描脉冲HD从(11)脚输出，经行推动级、行输出级处理后，在行偏转中产生行扫描电流，并同时产生出高压、帘栅电压、聚焦电压、灯丝电压及+200V、+27V、+17V、-17V、+600V等电压，供电路使用；场扫描脉冲VD从TB1306FG(22)脚输出，经场输出电路N301(LA7846N)处理后，在场偏转中产生场扫描电流。
