一、场扫描电路的作用
　　
　　1．为场偏转线圈提供线性良好、幅度足够的锯齿波电流。用来控制电子束在荧光屏上进行垂直方向的扫描。

　　2为亮度通道提供场逆程脉冲，作为场扫描逆程期间的消除信号，防止屏幕上出现的回扫线。

　　3．给CPU字符显示电路和画中画电路或背投彩电会聚电路提供场脉冲。

　　4提供场失落检测脉冲，在场工作异常时进行即时保护性黑屏或停机，避免水平亮线灼伤荧屏。

　　5．为25英寸及其以上大屏幕机器提供枕形校正用场脉冲，以改善画面东西枕形失真。

　　二、场扫描电路的结构
　　
　　场扫描电路的信号流程为：场振荡一锯齿波形成一场功率放大一场偏转。

　　场振荡电路的作用是，提供正确的场扫描脉冲。早期彩电场扫描脉冲由RC积分式振荡产生，近年生产的彩电均是通过对行振荡信号进行分频产生，如TA8759、TA8659、LA7688、TDA8362、TBl238、TB1240、TDA8843等。超级芯片TDA9383、VCT3801(VCT3803)则是通过CPIj晶振分频得到场频脉冲。对于场脉冲从行分频而来的彩电而言，只要行工作正常，在场分频级供电正常的情况下，场扫描脉冲的产生就不会有问题，如LA7688的(40)脚电压偏低或掉电．会出现水平亮带、无字符甚至水平亮线故障。

　　场锯齿波的形成电路较简单，且大同小异，均采用积分方式获得锯齿波电流。现以康佳K系列机器为例，说明其工作原理。

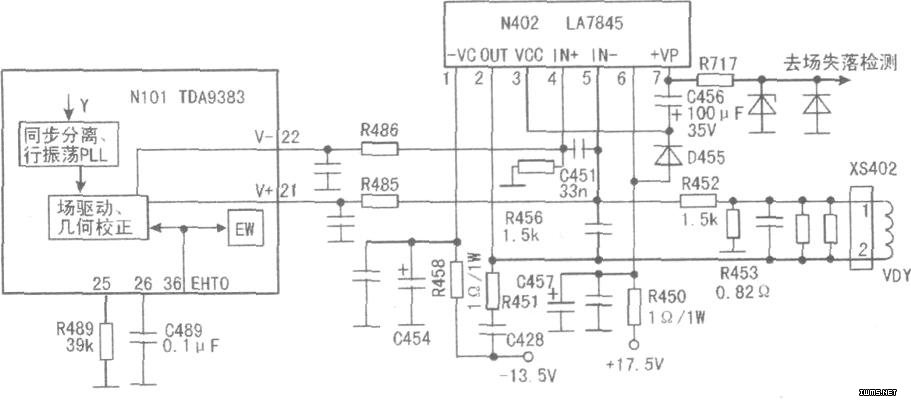

　　如上图所示，TDA9383(N101)内部通过场同步脉冲触发一个单稳态电路输出方波，然后控制一个恒流源(控制电流大小取决于(25)脚外接的R489阻值)对(26)脚外接电容C489充电．在C489上形成锯齿波电压，经内部放大后，从(21)、(22)脚分别输出正、负极性的锯齿波电压。该电路除总线数据外．影响场锯齿波的核心元件就是C489和R489。

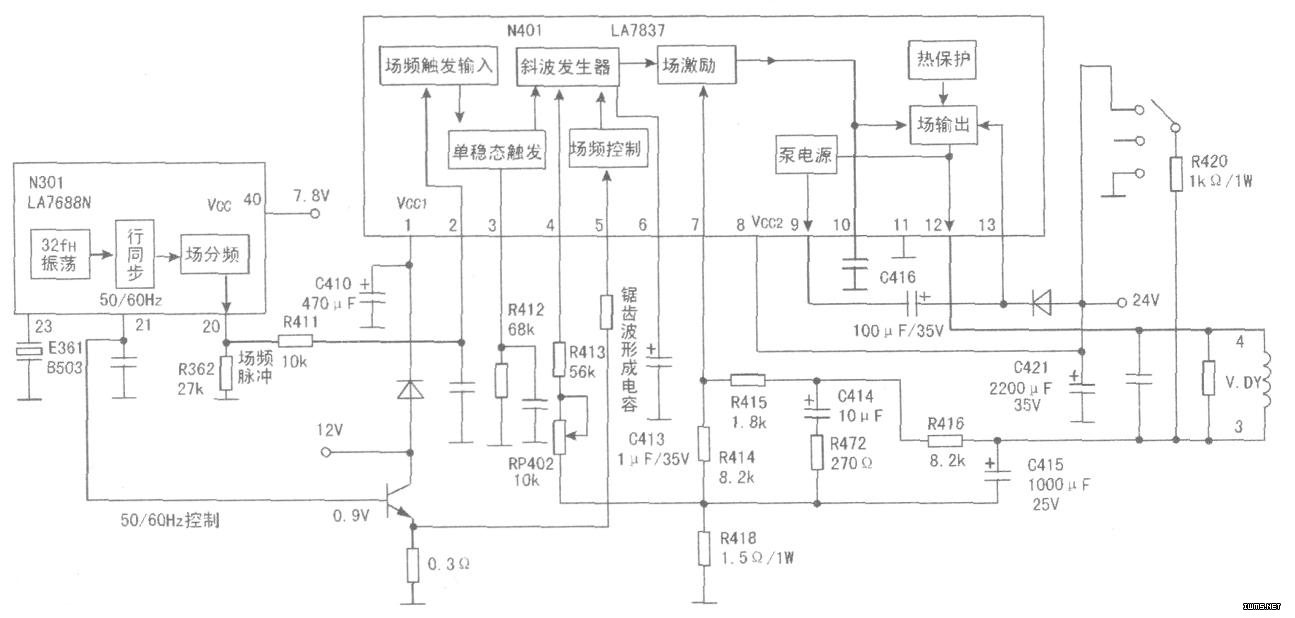

　　场频脉冲的产生与锯齿波电流的形成通常在一块IC(解码IC)内完成，输出的场频锯齿波电流经场功放电路进行功率放大后，驱动VDY完成垂直方向的扫描。但也有部分解码集成电路只是输出场频脉冲，然后由后级电路产生锯齿波电压。如康佳D系列彩电，其解码电路LA7688N(N301)从(20)输出场频脉冲给功放块LA7837(LA7838)，如下图所示。场频脉冲在LA7837(LA7838)内部通过单稳态触发器与斜波发生器的作用形成锯齿波电压，然后由激励放大级送到互补推挽功率放大级放大。此种方式是输出场频脉冲的解码IC与带有锯齿波发生功能的功放块搭配完成场扫描。

　　另外一种方式是解码IC输出场频脉冲，再由专用的偏转校正集成电路完成锯齿波的形成，然后去驱动场扫描功率放大器。

　　此偏转校正集成电路可由总线控制完成～系列校正量的调整，此种结构的彩电如康佳T2988P型机(TA8880+TA8859+TA8427)，其局部电路如图3所示。N501(TA8880CN)(64)脚输出的场激励脉冲信号，由主板接插件XS412B(28)脚输入到电源及扫描板插座XS412A(28)脚。通过R320接V，301b极，并由V301e极输入到N302(TA8859CP)的(13)脚(场频触发脉冲输入端)，由场频激励脉冲触发内部的单稳态触发器，产生场频脉冲，其脉冲宽度与触发脉冲宽度无关，经整形后去控制场频锯齿波形成电路。N302(15)脚外接锯齿波形成电容c322，锯齿波形成电路对C322恒流充电，再通过晶体管快速放电形成锯齿波。锯齿波的幅度和充电速度受AGC电路控制。锯齿波形成电路产生的场频锯齿波电压分别送到场偏转线性校正电路和抛物波形成电路。锯齿波电压经各种校正后．加到EHT变化补偿电路，经EHT校正的场频锯齿波信号加到TA8859CP内部运算放大器的同相输入端，由N302(6)脚输人的场扫描交直流负反馈信号加到此运算放大器的反相输入端，用以稳定运放的工作状态并对波形进行调整。已校正好的锯齿波电压从N302(8)脚输出加到场输出集成电路N301(TA8427K)的(4)脚，经互补推挽功放后从(2)脚输出，激励场偏转线圈完成场扫描功能。
