临界导电模式下PFC储能电容电压及电流分析

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-08-24 08:02:27

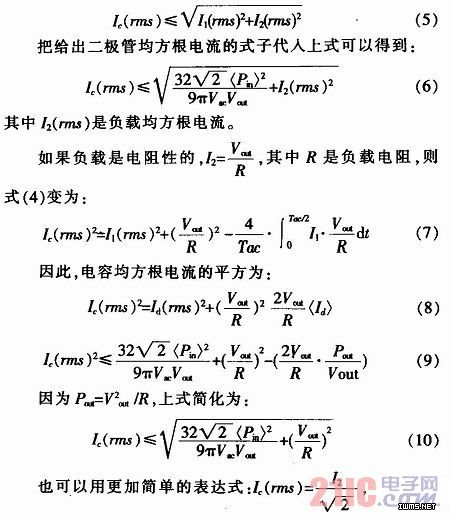

无论如何，只要知道了负载，便通常容易计算出第二项(I2(rms)2)。一般，这是下游转换器吸收的均方根电流。与此相反，第三项较难确定，因为它取决于I1和I2电流的关联状况。因为PFC段和负载(一般是一个开关电源)不同步，所以这一项甚至看上去不可能进行估计。只要注意到这一项会减小电容均方根电流，那么相应的就可以导出：

其中I2是负载电流。这是一个近似公式，没有考虑二极管电流的开关频率纹波。只考虑了产生储能电容低频纹波的低频电流，而式子考虑了高频和低频纹波。

2 输出电压纹波
输出电压(或储能电容电压)存在两种纹波。第一种对于开关电源而言较为典型。此纹波源于电流脉冲以开关频率对输出进行馈电的方式。因为储能电容具有寄生串联电阻(ESR)，因此不能完全滤除这个脉冲能源。输出电容的ESR如图3所示。
