液晶显示模块MGLS-12864的接口技术及其应用
来源:本站整理  作者:佚名  2011-08-24 08:02:31



    摘要:本文根据煤矿井下馈电开关智能综合保护器显示的要求,利用8031单片机和MGLS-12864液)晶显示模块实现保护器显示部分的软硬件设计。通过搭建硬件电路,编译调试下栽程序,使用8031单片机控制MGLS-12864液晶显示模块,可以实现汉字、数字和字母的显示以及光标闪烁和实时数据显示等功能,此功能除可用于煤矿井下馈电开关智能综合保护器显示,还可用于智能化仪器仪表等需要显示的场合。
    关键词:单片机;液晶显示模块;接口;汉字显示

    随着液晶显示技术的发展和仪表智能化程度的提高,人们对信息显示方式的要求也在不断提高,传统的数字显示已经不能表达复杂的信息。而液晶显示器(LCD)则以其重量轻、电压低、功耗小、显示内容丰富等优点逐渐在单片机控制的智能仪器仪表、工业控制等领域得到广泛应用。
    矿用隔爆馈电开关是煤矿井下配电系统的关键设备,其性能好坏直接影响煤矿井下的生产安全和生产效率。目前大部分矿井馈电开关保护器的显示通常是发光二极管或LED数字显示,并且大部分用灯来显示故障。
    为了改进馈电开关的显示功能,利用单片机8031和液晶显示器设计了一种具有汉字显示功能的显示系统,该系统能够通过液晶显示器实时显示开关的工作参数(电压、电流等)、工作状态、供电线路的故障原因以及故障所发生的时间等,并且能对故障状态进行存储,大大方便了线路的维修。

    1 系统的硬件构成
    为了完成馈电开关的各种显示,采用8031单片机控制MGLS-12864液晶显示模块。馈电开关保护器要求显示开关的工作状态、工作参数(电压、电流、功率因数等)、故障原因、故障状态和瓦斯报警等。
    1.1 点阵式液晶显示模块MGLS-12864

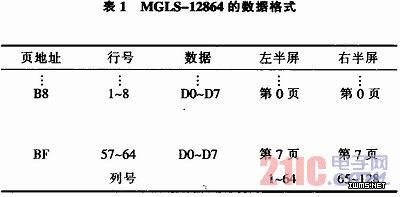

    MGLS-12864是香港信利公司生产的点阵图形式液晶显示模块,点阵数为64行x128列,每屏可以显示4行×8个汉字(每汉字16×16点阵)。该显示模块有2片HD61202作为列驱动器和1片HD61203作为行驱动器,可显示64 K的点阵图形。其主要特点是能与80系列微处理器直接接口,可以进行图形、字符及图形和字符混合3种方式显示,并具有64 K的内部存储器。显示屏共分8页,显示数据格式及显示屏的页、行和列的分布情况如表1所示。

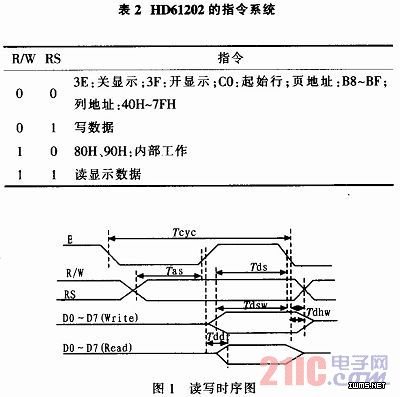

    该表结合时序图对于理解HD61202液晶控制器的七种显示指令很有帮助。这七种指令的功能如表2所示,HD61202的读写时序图如图1所示。


[1] [2]  下一页
