以荧光灯管为光源的应急灯电路
来源:本站整理  作者:佚名  2011-08-24 08:02:58

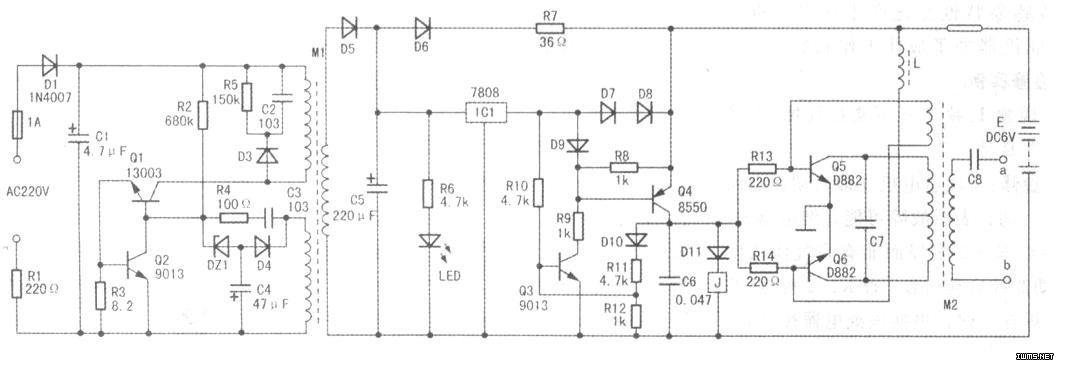

  接线图如上图、下左图、下右图所示。

  1.工作原理

  (1)充电状态采用开关电源。

  变压器次级输出经D5整流.c5滤波后经D6、D7、IC1及D7和D8两路给电池E充电。虽然此时Q3导通,但由于D7、D8、D9的钳位作用,Q4截止,继电器J及Q5、Q6不工作,电路处于充电照明状态。LED是充电指示灯。

  (2)应急状态停电时,由于C5的延迟作用,Q3维持导通,随着C5两端电压的下降,以及D7、D8的隔离作用,Q4进入导通状态,并通过Dl0、Rll的正反馈,使Q3保持导通。此时,继电器J吸合,将灯管接人电路,Q5、Q6因M2的反馈作用用处于交替导通状态。变压器次级经C8的输出端a、b,继电器J的常开触点和⑤、⑥脚接通(如下左图所示),荧光灯点亮。C6为高频电磁波滤波电容。调整C8,可使电路适应8W—40W的荧光灯。

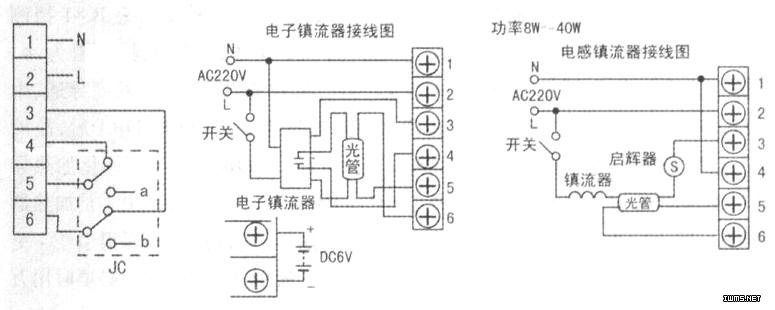

  下右图为采用电感式镇流器和电子镇流器的荧光灯的电路接线图。

  2.典型故障故障现象:停电时灯不亮。

  原因:开关管Q5、Q6损坏,换新即可。
