以高亮度发光二极管为光源的应急灯电路
来源:本站整理  作者:佚名  2011-08-24 08:03:02

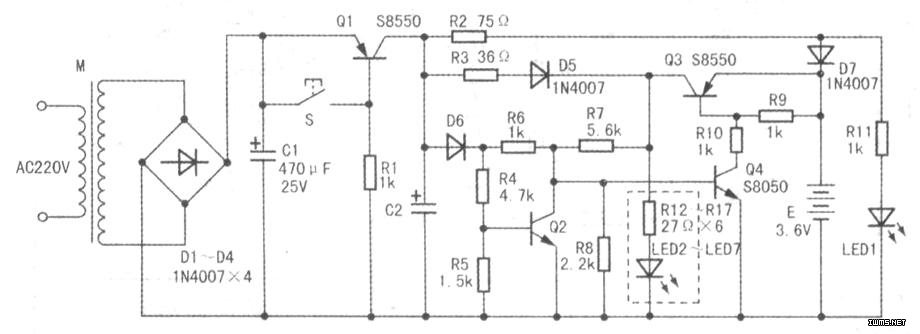

  1.工作原理(电路如图所示)

  (1)充电状态AC220V经变压器M降压、D1~D4整流、Cl滤波,再经电源调整管Ql控制后得到DC8V电压。改变Q,lb极电阻Rl的值,可改变Ql的输出电压。

  8V电压一路经R2、D7给电池充电,同时经Rll将充电指示灯LED1点亮;一路经R3、D5给发光板供电,使高亮度发光二极管LED2~LED7点亮。下图虚线框内为六组并联,未全部画出,R12~R17为限流电阻;第三路给Q2供电,使其饱和导通,Q4、Q3截止,电路处于充电状态。

  (2)应急状态S为应急测试键。当停电或按下S键时,C2两端的电压是缓慢下降的,由于Q2和Q4b极的偏置电阻不同。因此,Q2先由导通转为截止,继而Q4也转为导通,此时Q3导通,电池E通过Q3给发光板供电,电路处于应急状态。R7为正反馈电阻,使Q4一直维持导通状态,D5~D7为隔离二极管。

  2.典型故障

  (1)按应急测试键,发光二极管时亮时不亮。原因是C2失容,起不到延迟作用,Q2截止时,Q4不能可靠导通。将C2换新后故障排除。

  (2)停电时灯不亮的原因是Q3(8550)开路损坏,换新即可。
