信雄CXW-160深吸型抽油烟机工作原理
来源:本站整理  作者:佚名  2011-08-24 08:03:07

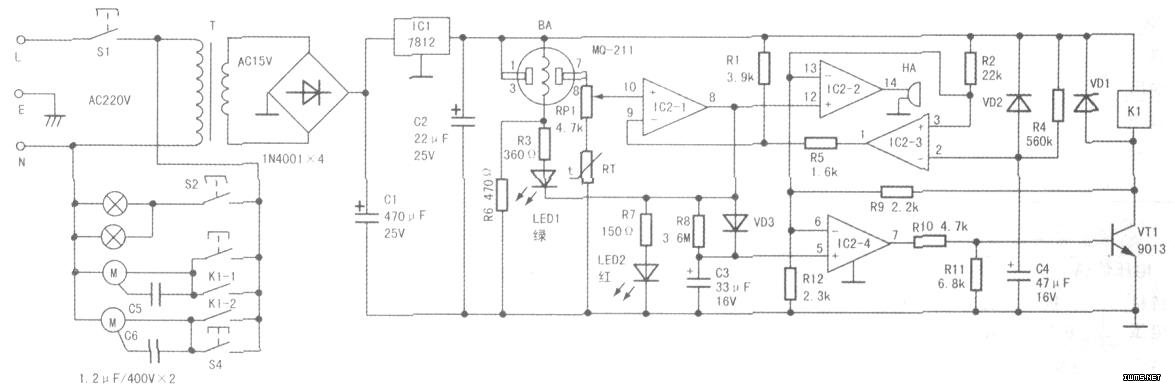

  信雄CXW-160深吸型抽油烟机具有左右风道、照明、自动监控、报警、手动及自动启动运转功能。整机电路由电源、报警、控制等三部分组成,电路如下图所示。

  工作原理

  AC220V市电分两路,一路为照明、左右风道电机供电,另一路经变压器T输出15V左右的交流电,又经UR整流,Cl、C2滤波,IC1稳压后,为控制电路、报警电路、继电器Kl等提供+12V工作电源。

  在自动监控状态下,无油烟时,气敏传感器BA的①、③,⑤、⑦间呈高阻状态(约5kfl),IC2-1⑩脚电压低于⑨脚(约4V).⑧脚输出低电平。IC2-2(12)脚、IC2-4⑤脚为低电平,/C2-2(14)脚输出低电平,蜂鸣器HA不工作,IC2-4⑦脚输出低电平,VT1截止,继电器常开触点断开,左右风机无法启动,绿色指示灯LED2亮,指示自动监控电路工作,整机待命。

  当有害气体浓度达到一定值时,气敏传感器①、(3)与⑤、(7)间电阻减至3.2kΩ左右,IC2-1⑩脚电压高于(9)脚(4V).⑧脚输出高电平,分别使IC2-2的(14)多脚输出高电平,启动蜂鸣器HA发出断续报警声,同时红色指示灯LED1亮,提示室内有害气体浓度超标;⑦脚也输出高电平,VT1导通,Kl的常开触点Kl-l、Kl-2接通风机电源,Ml、M2启动运转,将有害气体排出。R8、C3与VD3组成排气延时电路。IC2-1⑧脚输出的高电平经VD3向C3充电,当有害气体被排出并达到正常时,IC2-1⑧脚变为低电平,C3通过R8放电,维持IC2-4⑤脚高电平,风机继续运转3分钟左右,保证室内空气良好。

  当C3放电结束、⑤脚电压低于8V时,⑦脚输出低电平,VT1截止,Kl失电,触点释放,排风电机停转。IC2-3②脚电位逐渐升高,约2分钟后高于③脚(8V)。在②脚电位低于⑤脚期间,①脚输出高电乎,IC2-1⑧脚输出低电平,报警、排气电路不工作,保证刚开机时不会由于气敏传感器为冷态而引发报警及排气电路误动作。VD2的作用是在电源关闭时,迅速泄放C4上的电荷,为短时间内再次开机做好准备。

  气敏传感器BA、电位器RP1、热敏电阻RT组成分压电路。气敏传感器的阻值随有害气体的浓度变化.RP1为抽烟机灵敏度调节电位器,可对环境温度变化或气敏传感器特性变化产生误差后进行补偿,保证机器处于最佳工作状态。

[1] [2]  下一页
