在图2中，Hin、Lin、SD为控制信号输入端，分别对应上下桥臂的打开和关断以及整个电路的关断。OUT为三相当中的一相输出端。因为是三相全桥，所以要做三个这样的电路。
在本设计中功率MOS选用IR公司的高压大功率MOS管IRFP460，其耐压为500V，最大电流为23A。基本上可以适应大部分应用场合的要求。
2．3 驱动隔离
为提高系统的稳定性，尤其是在要求输出的三相电压较高的时候，把把高压的部分和我们SPWM信号发生以及控制的部分隔离开是非常用必要的。

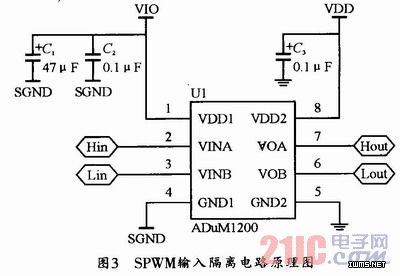

一般情况下采用通常的光电耦合器来实现隔离是可行的，如果要求较高，这里介绍一个专用隔离芯片ADuM1200，它不但性能比光电耦合器好，而且应用起来也十分简单，这部分电路的原理图如图3所示。
2．4 其它模块
本系统输出的电压是方波，如果负载只能用正弦交流电来供电，那么可以通过加一个LC滤波网络来实现。
前面所述的系统实现了基本的功能，另外还有过压保护、过流保护等模块，各部分检测通过单片机的ADC进行采集，在发生工作状态异常时及时关断输出，保护电路不被损坏。
4 结束语
通过实验验证，本设计实现了三相交流电源的基本功能，通过单片机的软件设置可以调节输出频率，通过调节为系统供电的直流电源电压可以调节三相电源输出电压。
功率输出电路选用MOS管构成的全桥而没有采用常规的成品功率模块(IPM)。主要出于下面几点的考虑：
(1)MOS管具有更低导通内阻，所以开关管上的损耗很小，电路的效率比较高；
(2)MOS管的开关速度较快，这样开关损耗就比较小，可以采用较高频率的载波，如果要求输出的交流电频率较高，这一点比较实用。
(3)可以通过选用不同型号参数的MOS管，来适用不同的应用场合。本设计只要稍改动一下软件就可以用在无刷电机驱动中。
