摘要：电池是电动车的能量之源，其性能和使用寿命是用户关注的焦点，电池性能和电池的电压及温度密切相关。本文提出了一种由移位寄存阵控制光电继电器通断的单体电池电压测量方法。相对于其他测量方法，具有结构简洁明了，安装方便等优点。
关键字：串联电池；电压；温度；移位寄存阵
中图分类号：TP212.1 文献标识码：A 文章编号：1006-883X(2011)03-0024-04

一、引言

在提倡节能减排的时代背景下，新能源的研究正成为公众关注的焦点，以电为动力的电动车就是研究的热点之一。电池是电动车的能量之源，为确保电池组性能良好并延长其使用寿命，需要对电池组进行管理和控制，其前提是必须准确而又可靠的获得电池现存的容量参数。电池的电压及温度是和电池容量密切相关的两个参数，因此精确采集单体电池电压及温度是十分重要的。

二、常用测量方法分析

1、单体电池电压测量方法分析
串联电池组单体电池电压的测量方法有很多，比较常见的有机械继电器法隔离检测、差分放大器法隔离检测、电压分压法隔离检测、光电继电器法等。机械继电器法可直接测量每个单体的电压，但是机械继电器使用寿命有限、动作速度慢，不宜使用在长期快速巡检过程中。差分放大器隔离法的测量误差基本上由隔离放大器的误差所决定，但是由于每一路的测量成本比较高，因此在经济性上略显不足。电压分压法的响应速度快、测量的成本低，但是其缺点是不能很好的调节分压比例，测量精度也不能令人满意。光电继电器隔离
法的响应速度快，工作寿命长，测量的成本相对较低，开关无触点，能够起到电压隔离的作用，若选用的光电继电器采取PhotoMOS 技术，则能达到较高的测量精度，所以光电继电器隔离法是比较理想的单体电池电压测量方法。本文的单体电池电压测量方法就是基于光电继电器隔离法实现的。

光电继电器的通断控制策略是光电继电器隔离法要解决的重要问题。常用的光电继电器的通断控制方法有：I/O 直接控制、译码器控制、模拟开关控制等。I/O 直接控制方法简单，容易实现，但是需要占用大量的I/O 资源。译码器控制和模拟开关控制的思想类似，即用数量少的I/O 去控制数量多的光电继电器，这两种方法减少了I/O 口的占用。采用I/O 直接控制、译码器控制和模拟开关控制都需要将通断控制电路、A/D 转换电路及处理器设计在同一个模块即采样模块上，这样的话单体电池的两个电极就需引线到采样模块上，整个电池组来讲就会有大量的导线连到采样模块，造成安装的繁琐和电气走线的复杂性。对单体电池电压的测量，应着重解决三个问题：使用现场与测量系统的电气隔离、降低成本和简化设计方案、提高系统精度。I/O 直接控制、译码器控制和模拟开关控制这三种光电继电器的通断控制方法在设计的简洁性方面就显得不足。

本文提出一种由移位寄存阵控制光电继电器通断的光电继电器隔离单体电池电压测量方法。该方法将光电继电器通断控制电路直接设计安装在电池上，之间的走线用排线串联起来即可，使设计方案得到了很大的简化，安装方便，电气走线简洁明了。

2、单体电池温度测量方法分析

电池温度对电池的容量、电压、内阻、充放电效率、使用寿命、安全性和电池一致性等方面都有较大的影响，所以电池在使用中必须进行温度监测。

目前单体电池温度的测量一般采用热敏电阻作为温度传感器，采用分压法由A/D 采样读取热敏电阻的端电压，根据电阻—温度关系可计算出温度值。将热敏电阻安装在每个电池上，分时将不同电池上的热敏电阻接到A/D 采样电路上进行温度采样，实现单体电池温度的巡检。采用在热敏电阻测量温度，其测量精度为±1.0℃，误差较大。同时有时由于制造工艺原因，热敏电阻个体的温度特性不是很一致，由此造成温度测量校准的困难。进行多点温度巡检时，同样要解决分时通道选通问题，所以同样就需要考虑设计简洁性问题。

本文基于移位寄存阵控制通道选通的思想，提出了一种采用数字温度传感器进行同时启动分时读取数据的多点温度采样方法。采用该方法采样精度较高，采样速度快，安装简洁方便。

三、测量原理和电路

1、单体电池电压测量原理

本文作者曾经基于光电继电器隔离法设计了一套电池管理系统，单体电池电压的测量是采用分时测量的方法。串联电池组中各个电池的两端通过光电继电器隔离，然后统一连接到检测总线

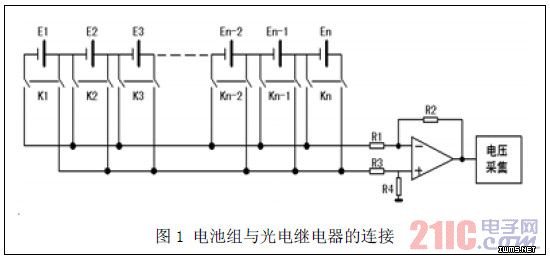

上。按照一定的时间策略控制光电继电器的通断，可控制单体电池在不同的时间段单独将电压施加在检测总线上，从而实现单体电池电压的分时检测。该方法的巡检周期短，测量精度高。但是控制光电继电器的通断需要占用大量的I/O 资源，这就限制了电池管理系统可管理电池的数量。同时在电池管理系统的实际安装时，由于电池两端需要引线到采集模块，所以就会有比较多的走线，导致电池管理系统安装的不方便及电动车电气走线的复杂性。本文为了改善以上的不足，提出一种新的光电继电器控制策略。光电继电器与串联电池组的连接方式如图1 所示。
