串联电池电压及温度测量方法研究
来源:本站整理  作者:佚名  2011-08-24 08:03:38



四、测量程序设计

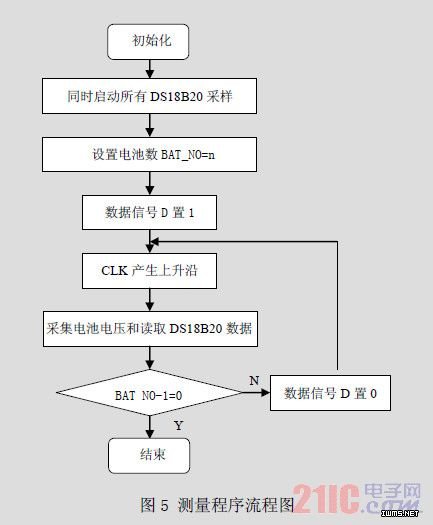

测量程序采用C 语言按照模块化方法进行编写,分为通道选择、A/D 采样和温度采样三个模块。在进行电池管理系统设计时,可方便得将这三个模块移植到电池管理系统的系统程序中,为电池管理系统提供电压和温度数据。测量程序
的流程图如图5 所示。


五、实验结果及分析

取一个电动摩托车的动力锂电池进行实验,电池的容量为40AH。实验过程中,对电池进行0.15C(6A)放电,实时监测电池的电压和温度。在电池电压从3.9V 降到2.7V 的过程中,每隔40mV 读取一次测量值。同时用五位半电压表和高精度的温度计进行电压和温度的测量,测量的值就视为实际电压和实际温度。实验结果如表1 所示。实验结果显示电压测量的平均误差小于10mV,温度测量的平均误差小于0.1℃,由此可见本文提出的方法可较准确的测量单体电池的电压及温度。

六、结束语

本文提出的基于移位寄存阵控制的单体电池电压及温度测量方法,可实现串联电池组的电压及温度的巡检,巡检的电池数量可灵活的增加和减少。相对于其他的测量方法,结构简洁明了,安装方便等优点。可为电池管理提供准确的技术参数,在电池应用领域有广阔的前景。
