工作原理

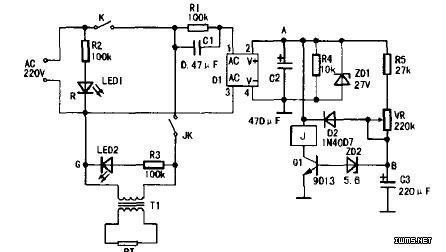

电路如附图所示,市电经压杆连动开关K,一路经继电器常闭触点IK加至变压器T1,其次级输出的交流电压供电热丝使用;另一路经R1、C1组成的简易降压电路加至D1,经D1整流、C2滤波、ZD1稳压后,获得约27V直流电压。该电压一路加至继电器J,另一路加至由1K5、VtK1、C3组成的积分电路,用以控制1的吸合时间,其时间常数1KC可变(R=R3+VR1、C=C3)。调节VR1,可在一定范围内调节电热丝加热时间。其控制过程如下:当按下压杆接通市电后,市电经IK对T1供电,T1次级感应电压对电热丝RT加热;同时,1K5、VR1向C3充电,因C3两端电压不能突变,故此时B点电压低于ZD2的击穿电压,Q1截止。随着C3的不断充电,B点电压不断上升;当B点电压大于5.6V时,ZD2击穿,Q1导通,继电器吸合,触点JK快速断开,切断T1供电,电热丝断电冷却,完成一次压封操作。
抬起压杆后,连动开关K断开,D1断电而使C2失电,C3通过D2放电,为下次充电作准备。
