工作原理

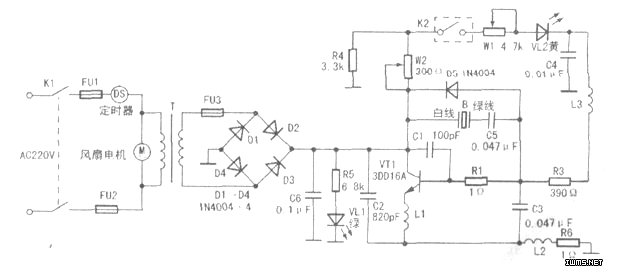

整机测绘电路如下图所示。
电路由供电电路和振荡电路两部分组成。本机振荡电路采用单管输出，雾化量调节由电位器Wl控制，W2为雾化量调节辅助电位器。电路工作频率为1.7MHz+/-10％。
闭合电源开关Kl，转动定时器DS．风扇电机M得电工作，电源指示灯VL1亮。
K2为水位开关（是用于簧管控制，通过磁性浮漂上下浮动，使其打开或关闭）。当水槽内的水达到规定水位时，K2闭合，工作指示灯VL2亮，振荡电路工作，雾化输出正常。当水位过低或无水时，K2断开，VL2熄灭，振荡电路不工作，无雾化输出。
