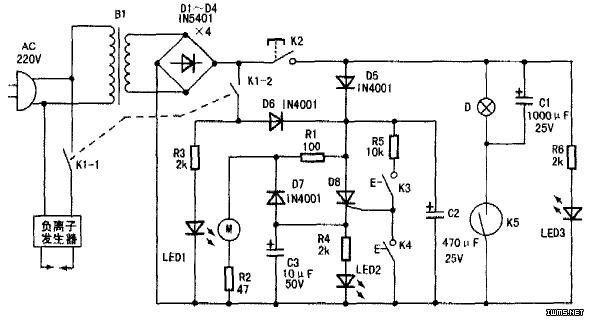

附图为根据实物测绘的该台灯的电路原理图(图中元件编号为笔者所加)。依笔者理解，之所以称之为“氧吧”，可能是因该机内装有负离子发生器，工作时产生的负离子可改善周嗣空气质量；而所谓“护眼”。则可能是因为其照明灯泡采用直流供电。避免了交流供电时可能产生的闪烁，从而减轻眼睛的疲劳，达到保护视力的缘故。本文对其工作原理进行削析。

　　插上电源插头，AC22OV接至电源变压器B1初级。平时，K1、K2处于断开位置，台灯不工作。需要照明时，按下K2，B1次级输出的交流电压经桥式整流电路DI~D4整流C1滤波后，得到约12V直流电压，供照明灯泡工作，照明指示灯LED3亮。K5为水银导电开关，当台灯位嚣正确时，K5接通，D点亮。当台灯位置不正确或倾倒时，K5断开，切断照明灯泡的电源。

　　同时，12V直流电压还经D5、R1、R2对微型风扇M供电，风扇转动使台灯周嗣空气流动，对照明灯泡起到散热作用。轻触按键K3、K4为风扇的强风开、强风关键。在K2接通12V电源时，K3、K4处于断开状态，单向可控硅D8截止。风扇电机M经R1降压后两端电压较低。

　　其转速较低，即处于弱风状态。按下强风开键K3后，12V‘直流电压经Ik5向D8的控制极施一触发电压。

　　K8导通，12V直流电经D8、D7向M供电。M两端电压上升，转速加快，即处于强风状态。与此同时，C3被充电至接近12V电压，强风指示灯LED2亮。由于单向可控硅一经触发便一直导通，需撒去加在其两端的正向电压或在其控制极施加反向电压才能使其截止，故设置了C3、K4，以使D8能山导通转为截止。按下K4后，C3下端的负电压经K4加至D8的控制极，令D8截止，M回到弱风状态。
　　
　　K1为负离子开。按下K1后。K1-1接通负离子发生器的电源，使之产生负离子；K1—2接通风痢电机M的电源，使风扇转动，同时，负离子工作指示灯LED1亮。强、弱风调节依然使用K3、K4键。
