联创DF-3028-08型专业护眼灯具有无频闪护眼、高亮度、超节能等特点，其内部不但设有测光电路，用于检测环境光线，还设有负离子发生电路，可释放活性氧，使空气清新。
 一、电路原理简介
    该灯的实绘电路如图1所示，主要由触摸控制灯电路、光线检测电路及负氧离子发生电路三部分组成。

    1．触摸控制灯电路
    触摸控制灯电路又由电源（FU、L1、C1、VD1NVD4、C2、C3、VZ1等）、启动振荡（VT1、VT2、T1、L2、HL等）及触摸控制（IC1-1、IC1-2、VT3等）三部分构成。
    220V交流市电经FU、L1和C1组成的EMI滤波器、VD1 VD4桥式整流、C2平滑滤波后分成两路：一路为启动振荡电路提供300V左右直流电压；另一路经由R7、R13分压及C3滤波，并由VZ1稳压输出直流电压为触摸控制电路供电，该电压实测值：灯亮时为12.26V、熄灭时为7.63V。
    启动振荡电路与普通电子节能灯电路原理基本相同，本文不再赘述。VT1、VT2交替导通或截止，约在0.3s内引起由L2、C8组成的串联谐振电路产生谐振，在C7两端产生一个600V-1.2kV的高频脉冲，将灯管HL点亮。在不同工作状态下，各晶体管各极正常电压见表1．C4的作用是使启动稍加延迟（0.3：左右），让HL灯丝得到预热。VD5、VD6、R3、R6的作用是为晶体管基极电流提供一个低阻抗通路，加速VT1、VT2的截止。VD11、VD12为阻尼二极管。

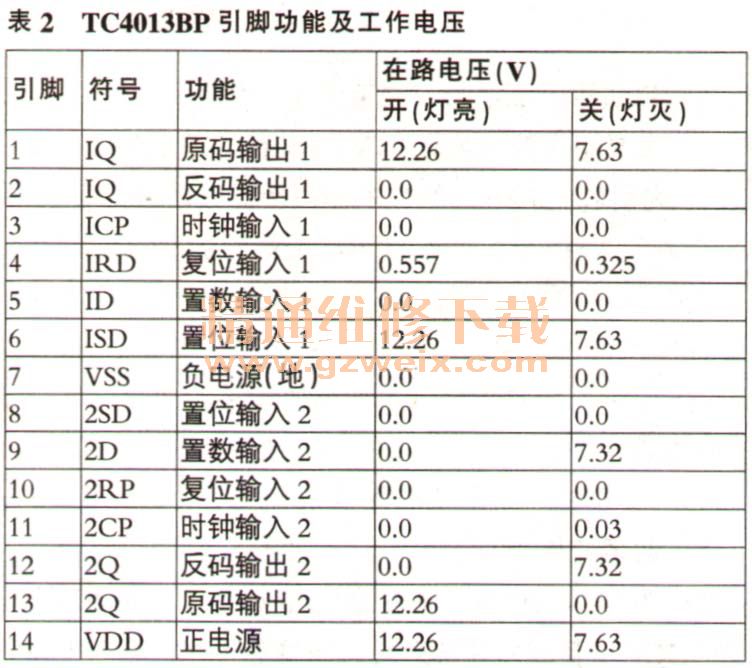

    触摸控制电路由IC1中的两个D触发器组成，其型号为TC41013BP，其中触发器IC1-1接成单稳态电路，IC1-2接成双稳态电路，单稳态电路对触摸脉冲信号进行展宽和整形，双稳态电路用于驱动VT3，控制VT1工作状态，从而达到开／关护眼灯的目的。IC1引脚功能及正常工作电压见表2。

    2．光线检测电路
    光线检测电路用来提示光线不足，其电路与灯本体部分是隔离的，IC2使用CMOS微功耗单时基电路HA17555，接成施密特触发器来驱动LED5发光或熄灭。这部分的工作电源由C13、R18、VD13、VD14、C14、VZ2组成，产生7.54V（光线足时为7.76V）电压。光敏电阻RG随光照强弱呈现不同的阻值，利用IC2内部的两个电压比较器的复位和置位特性来完成输出电平的转换。当光线强时，RG到氏阻，IC岖洲被丫氏电平（小于VDD的1/3）触发，③脚输出置位为高电平，LED5不亮；当光线弱时，RG呈高阻，⑥脚电平高于VDD的2/3、③脚复位输出翻转为低电平，LED5发光，指示光线不足，应打开护眼灯。IC2引脚功能及正常工作电压见表3。

    3．负离子发生电路
    负离子发生电路是一种模块电路，如图2所示，这是一种利用高压电电离空气产生高深度负离子的装置。当选择开关S1置于中间挡时，电路不工作；置于下位（弱档）时，LED3、LED4发光，电阻R20与负离子发生模块串联接于交流回路中；置于上位（强档）时，LED1-LED4均发光，负离子发生模块全压工作，以达到最强效果。实际测试在弱挡时模块两端电压为AC220V。
    模块工作原理：220V交流市电经VD 1整流、R1、R2 、R3间C2、C3充电，当C2充至VD2导通并触发VS导通时，C3经VS、T1的N1放电，经T1感应升压后，由VD3反向整流获8kV直流电压，经限流电阻R5加至发生器F两极之间，使两极间的氧分子电离成负氧离子。调整R3可改变触发频率和输出电压。
