其中，G为电路增益，VIN+和VIN–分别为正负输入的电压，VREF为REF引脚的电压。当负输入和REF引脚接地时，VIN+应用于正输入，增益为：

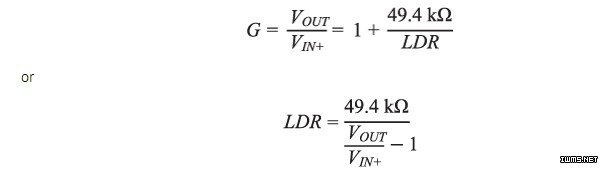

若LDR的值已知，则可转换成光照水平。因此，在已知输入电压的情况下，任务就变成了对仪表放大器输出进行监控。VIN+可以是交流电压、直流电压或电源的一部分。请注意，增益精度取决于两个内部调整薄膜电阻的精度。
这种电路通过将远程测量的光敏电阻值转换成电压，为环境光的测量提供了一种极具成本优势的解决方案。我们选择AD8226是因为它具有宽电源电压工作范围（2.7 V至36 V）、低静态电流（不到500 &mICro;A，全电源电压范围）、轨到轨输出和功能齐全等特性。该电路可使用任何增益电阻，从几Ω到无穷大均可。日益下降的成本、不断提升的性能使仪表放大器成为运算放大器的理想替代产品。

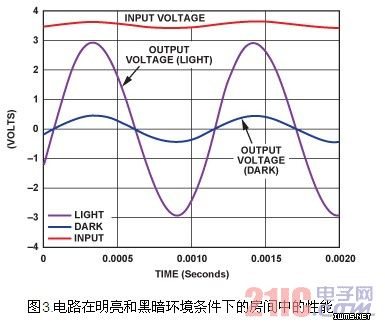

图3所示为这种电路的典型响应，其中用100-mVp-p、900-Hz正弦波作为VIN+.从图中可以看出，LDR在明亮和黑暗环境中的值为~840 Ω和~5500 Ω。利用LDR的校准，可以将这些电阻值换算成光线水平。
