人们越来越多地认为环境光是一种能源，可用于驱动心率监控器、浴室灯具、远程天气传感器和其他低功耗器件。对于能量采集系统，最关键的是精确测量环境光的能力。本设计思路将描述一种简单的低成本电路，可以根据环境光的强度按一定比例提供电压。

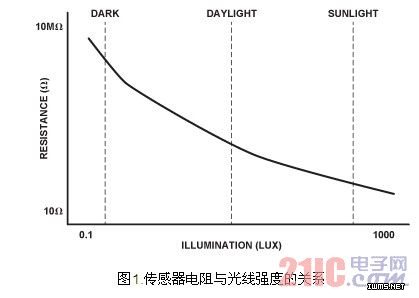

所用传感器是一款光敏电阻（LDR）——由RadioShack提供的276-1657型光敏电阻——其电阻随环境光强度而变化，如图1所示。其电阻值可从黑暗环境中的数百万Ω降低至亮光环境中的几百Ω。该传感器可以检测到光线水平的大小波动，能区分一个或两个灯泡的亮度、直射阳光、全黑或者中间水平。每种应用都需要适当的电路和物理设置，可能还需要进行一定的校准，以满足具体光照场合的需要。该传感器可以装在透明的防水外壳中，因此可用于各种天气条件下的任何作业现场。

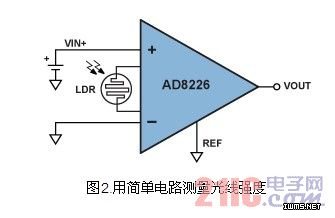

图2所示电路根据输入电压和光线强度产生输出电压，光敏电阻充当AD8226仪表放大器（in-amp）的增益电阻。AD8226的传递函数为：
