为了防止锂电池在过充电、过放电、过电流等异常状态影响电池寿命，通常要通过锂电池保护装置来防止异常状态对电池的损坏。目前锂电池的应用越来越广泛，从手机、MP3、MP4、GPS、玩具等便携式设备到需要持续保存数据的煤气表，其市场容量已经达到每月几亿只。

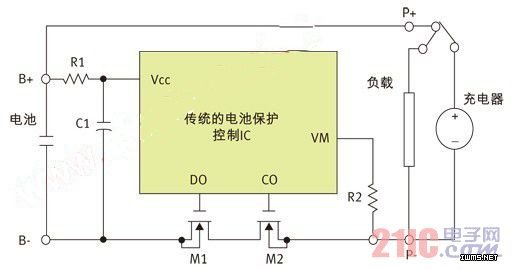

　　锂电池保护装置的电路原理如图1所示，主要是由电池保护控制IC和外接放电开关M1以及充电开关M2来实现。当P+/P-端连接充电器，给电池正常充电时，M1，M2均处于导通状态；当控制IC检测到充电异常时，将M2关断终止充电。当P+/P-端连接负载，电池正常放电时，M1，M2均导通；当控制IC检测到放电异常时，将M1关断终止放电。

图1：锂电池保护装置电路原理

　　1  几种现有的锂电池保护方案

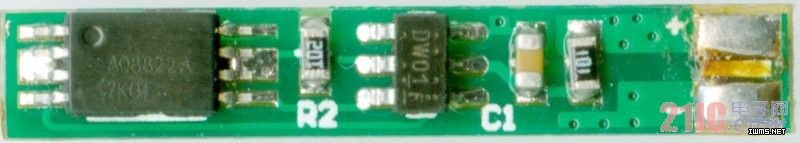

　　图2是基于上述锂电池保护原理所设计的一种常用的锂电池保护板。图中的SOT23-6L封装的是控制IC，SOP8封装的是双开关管M1，M2。由于制造控制IC的工艺与制造开关管的工艺各不相同，因此图2中两个芯片是从不同的工艺流程中制造出来的，通常这两种芯片也是由不同的芯片厂商提供。

图2： 传统的电池保护方案

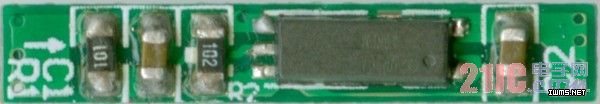

　　近几年来，业界出现了将几个芯片封装在一起以提高集成度、缩小最后方案面积的趋势。锂电池保护市场也不例外。图3中的两种锂电池保护方案A及B看起来是将图2中的两个芯片集成于一个芯片中，但实际上其封装内部控制器IC及开关管芯片仍是分开的，来自不同的厂商，该方案仅仅是将二者合封在一起，俗称“二芯合一”。

　　由于内部两个芯片实际仍来自于不同厂商，外形不能很好匹配，因此导致最终封装形状各异，很多情况下不能采用通用封装。这种封装体积比较大，又不能节省外围元件，所以这种“二芯合一”的方案实际上并省不了太多空间。在成本方面，虽然两个封装的成本缩减成一个封装的成本，但由于这个封装通常比较大，有的不是通用封装，有的为了缩小封装尺寸，需要用芯片叠加的封装形式，因此与传统的两个芯片的方案相比，其成本优势并不明显。

图3
